Per chi gestisce acquari marini professionali e parchi acquatici, la protezione delle pompe centrifughe rappresenta un investimento strategico fondamentale per garantire continuità operativa. Nei sistemi di ricircolo di grandi volumi, le valvole di non ritegno e di fondo di diametro adeguato diventano componenti critici per prevenire costosi danni da reflusso.

La nostra esperienza con installazioni in acquari pubblici ha evidenziato come valvole sottodimensionate o inadeguate all’ambiente marino possano compromettere pompe di valore elevato. In questo articolo analizziamo i criteri per selezionare valvole di ritegno di grandi diametri per acqua salata, dalla scelta dei materiali alle configurazioni come valvole di fondo con filtro integrato.

Grandi diametri per grandi volumi: dimensionamento corretto

Negli acquari marini professionali e nei parchi acquatici, i sistemi di ricircolo operano tipicamente con diametri superiori ai DN 50, arrivando frequentemente a DN 150-200 per le linee principali. Questa scala dimensionale richiede valvole di non ritorno specificamente progettate per gestire elevate portate mantenendo perdite di carico contenute.

Le valvole di ritegno grandi diametri devono bilanciare efficacemente tre parametri critici: pressione di apertura sufficientemente bassa per non limitare le pompe, tenuta perfetta durante i cicli di fermo, e resistenza strutturale per sopportare le pressioni operative tipiche di questi impianti.

Problematiche specifiche dei grandi diametri

Nei sistemi con tubazioni grandi, le problematiche si amplificano rispetto alle applicazioni di piccolo diametro. Il peso dell’acqua nelle colonne verticali crea pressioni statiche significative che possono compromettere la tenuta di valvole non adeguatamente dimensionate. Inoltre, i volumi maggiori in gioco rendono più critiche le conseguenze di eventuali reflussi.

La progettazione di valvole clapet grandi diametri richiede particolare attenzione al rapporto peso/superficie dell’elemento di chiusura per garantire aperture fluide anche con pressioni differenziali minime, tipiche dei sistemi di ricircolo acquari.

Tipologie tecniche e meccanismi di funzionamento

Le valvole di ritegno per acquari marini si differenziano principalmente per il meccanismo di chiusura e i materiali costruttivi. La comprensione delle diverse tipologie è essenziale per una selezione ottimale.

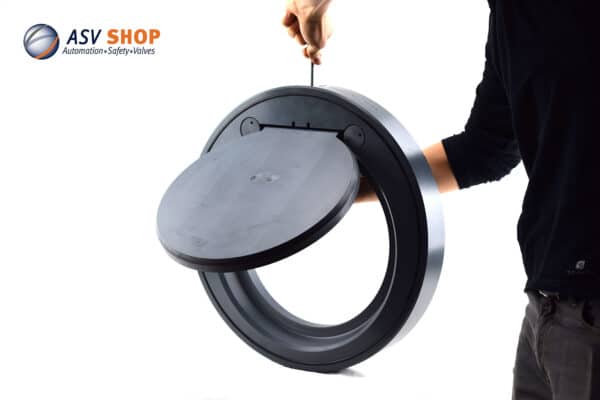

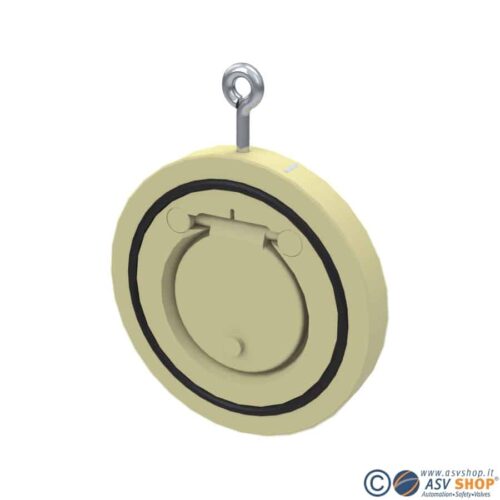

Valvole a clapet con disco

Il meccanismo più diffuso utilizza un disco interno che oscilla liberamente. Quando il flusso procede nella direzione corretta, la pressione solleva il disco permettendo il passaggio. In caso di inversione, il disco ricade per gravità creando una tenuta ermetica.

Vantaggi tecnici:

• Perdite di carico minime in condizioni operative normali
• Risposta rapida alle variazioni di pressione
• Manutenzione semplificata con componenti facilmente ispezionabili
• Disponibili fino alla dimensione DN 600

Valvole a Y o sede inclinata

Impiegano un pistone mobile che viene spinta dalla pressione del fluido contro una sede di tenuta quando il flusso si inverte.

Applicazioni specifiche:

• Disponibili fino alla dimensione DN 150
• Circuiti con frequenti inversioni di flusso
• Applicazioni dove è richiesta tenuta assoluta

Valvole a molla pre-caricata

Dotate di una molla che mantiene chiusa la valvola fino al superamento di una pressione di apertura predefinita.

Caratteristiche operative:

• Controllo preciso della pressione di apertura
• Ideali per sistemi con pompe multiple
• Prevenzione di micro-reflussi in condizioni di bassa pressione

Per approfondire i principi di funzionamento e le applicazioni specifiche, consultate la nostra guida completa sulle tipologie di valvole di ritegno in plastica.

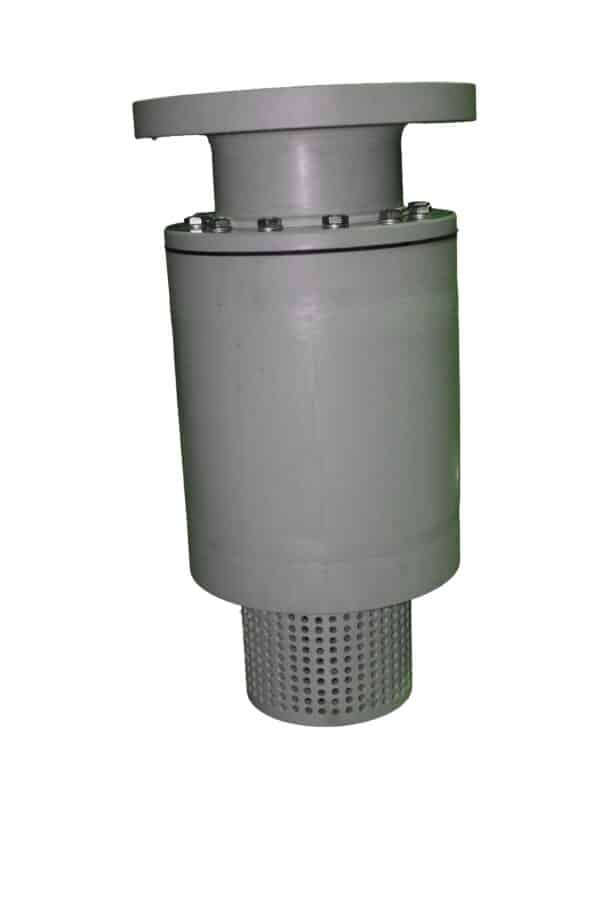

Valvole di fondo con filtro: protezione integrata

Una configurazione particolarmente efficace negli acquari marini prevede l’utilizzo di valvole di ritegno come valvole di fondo per acqua di mare integrate con sistemi di filtrazione. Questa soluzione combina la funzione di non ritorno con la protezione dalle impurità, riducendo gli ingombri e semplificando la manutenzione.

Le valvole di ritegno progettate per funzionare come valvole di fondo devono garantire tenuta anche in posizione verticale, dove la gravità non assiste la chiusura. La presenza di filtri integrati richiede inoltre mesh sufficientemente fini per trattenere detriti organici tipici dell’ambiente acquario senza creare eccessive perdite di carico.

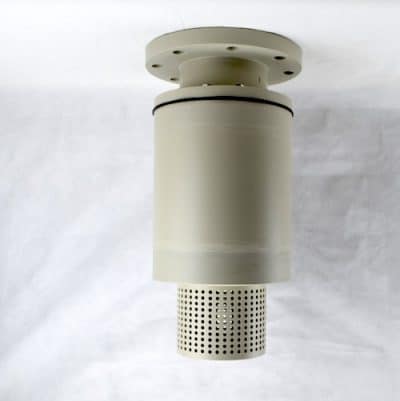

Integrazione con filtri di aspirazione

Nei grandi impianti acquari, l’abbinamento di valvole di fondo con filtri di aspirazione rappresenta una soluzione consolidata per proteggere simultaneamente dalle impurità e dal reflusso. Le valvole di aspirazioni sono disponibili fino a DN 400 e possono essere configurate per questa applicazione specifica o come prese a mare.

Resistenza alla corrosione in ambiente salino

L’ambiente marino accelera significativamente i processi corrosivi, rendendo indispensabile la selezione di materiali plastici specifici per le valvole anticorrosione acquari. Il PVC rappresenta la soluzione più diffusa per la sua resistenza chimica e facilità di lavorazione, purché vengano utilizzate formulazioni stabilizzate per applicazioni marine a lungo termine.

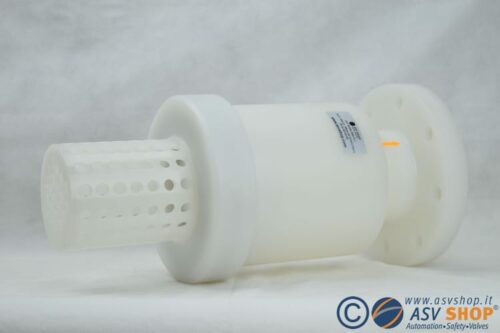

Per applicazioni particolarmente critiche o temperature operative elevate, il PVDF offre prestazioni superiori mantenendo eccellente resistenza chimica anche in presenza di additivi ossidanti utilizzati nei sistemi di sterilizzazione acquari.

Compatibilità con trattamenti chimici

Gli acquari marini professionali utilizzano frequentemente sistemi di sterilizzazione UV, ozonizzazione e dosaggio di additivi chimici. Le valvole ritegno acqua salata devono mantenere prestazioni ottimali anche dopo esposizione prolungata a questi agenti ossidanti, evitando degradazione delle guarnizioni e perdita di tenuta.

Configurazioni di impianto ed integrazioni

Protezione pompe centrifughe

La protezione delle pompe centrifughe rappresenta una delle applicazioni più critiche. Il funzionamento a secco può causare danni irreversibili in pochi minuti.

Possibili danni del funzionamento a secco:

• Surriscaldamento dei cuscinetti
• Deformazione delle giranti
• Danneggiamento delle tenute meccaniche
• Cavitazione con erosione delle superfici

Le valvole di non ritorno prevengono questi problemi mantenendo l’acqua nel corpo pompa anche durante le interruzioni di alimentazione elettrica.

Approfondite questo aspetto critico nel nostro articolo sulla protezione contro il funzionamento a secco delle pompe centrifughe.

Integrazione con automazione e controllo

Un aspetto cruciale riguarda l’integrazione con sistemi di automazione e controllo remoto. Le moderne installazioni acquari professionali beneficiano di valvole equipaggiate con sensori di posizione e feedback di stato, permettendo monitoraggio continuo e diagnostica predittiva. In questo contesto, la nostra analisi dettagliata delle valvole a farfalla in plastica per acqua di mare illustra come l’evoluzione tecnologica stia introducendo nuove possibilità di controllo e automazione anche per componenti tradizionalmente passivi, con particolare focus sull’integrazione in sistemi di gestione centralizzata per acquari marini di grandi dimensioni.
