Cos’è un separatore a membrana?
I separatori a membrana sono dispositivi essenziali utilizzati in combinazione con i manometri per proteggerli dai fluidi di processo aggressivi, pur consentendo una misurazione precisa della pressione. Questi accessori si montano direttamente sotto i manometri e sono particolarmente utili in ambienti estremi dove i manometri tradizionali non potrebbero essere utilizzati senza subire danni.
Come funziona un separatore a membrana?
Il separatore viene installato a contatto diretto con il liquido di processo. Al suo interno c’è una membrana flessibile che si flette in risposta alla pressione esercitata dal fluido. Questa flessione è trasmessa al manometro tramite un fluido di trasmissione, permettendo al manometro di misurare la pressione senza contatto diretto con il fluido corrosivo.
Nel modello di separatore in plastica MDM 902, la membrana è realizzata in gomma EPDM e rivestita in PTFE sul lato esposto al fluido. Questi materiali offrono un’ottima resistenza ai fluidi aggressivi, garantendo la protezione necessaria al manometro per funzionare correttamente.
Per maggiori informazioni sui separatori per manometri di rimandiamo a questo altro articolo sul nostro blog.
Separatori per manometri in PVC, PP o PVDF
L’utilizzo di un separatore a membrana offre numerosi vantaggi in diverse applicazioni:
- Liquidi corrosivi: Nei processi industriali che coinvolgono acidi, basi o altri fluidi aggressivi, i manometri tradizionali rischiano di essere rapidamente danneggiati.
- Fluidi che cristallizzano: Quando il fluido di processo tende a cristallizzare, un sensore di pressione diretto può essere compromesso. Il separatore a membrana previene questo problema mantenendo il manometro protetto.

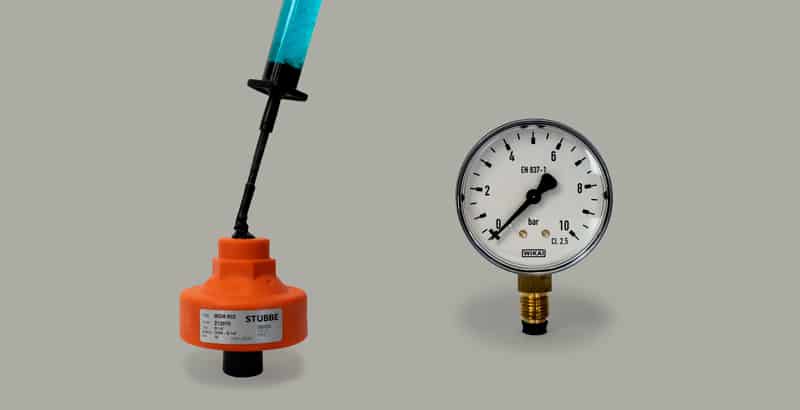

1 – Come riempire il separatore
Il separatore deve essere riempito con un liquido (glicerina o antigelo) dalla parte superiore. Per fare ciò, è necessario ampliare lo spazio all’interno abbassando la membrana.
- Ampliare la camera superiore: soffiare o utilizzare aria compressa, in alternativa si può usare anche un oggetto non appuntito (per evitare di danneggiare la membrana).
- Riempire il separatore: inserire un liquido nella parte superiore fino a che il liquido non raggiunge il filetto
- Inserire la guarnizione sul manometro

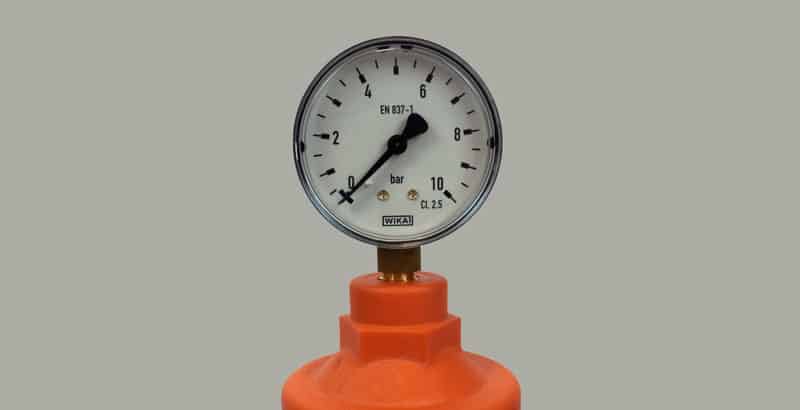

- Avvitare il manometro: non applicare una forza eccessiva basta che la guarnizione piana vada in battuta
2 – Come installare i separatori per manometri
Per l”installazione delle separatore in impianto consigliamo di usare la connessione esterna al filetto che è d 25 o d 32 a seconda della versione del separatore. Utilizzare la parte filettata da 1/2″ inserendo un nipplo con del PTFE potrebbe essere fonte di perdite in futuro.

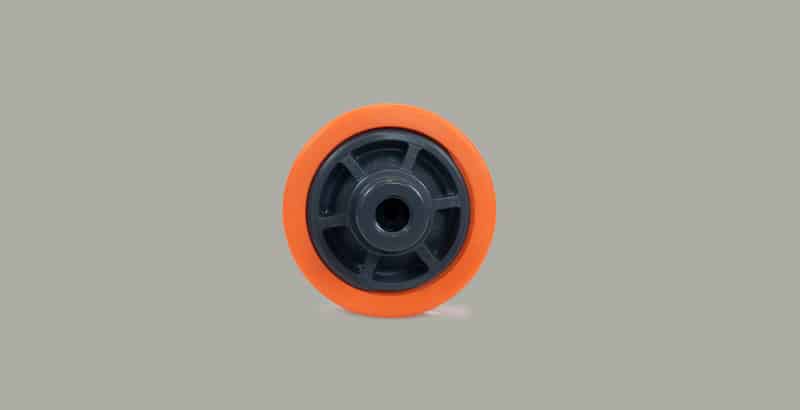

- Sia la parte superiore che quella inferiore del MDM 902 hanno una connessione con filetto femmina GAS.
- La parte inferiore, quella da collegare alle tubazioni, può anche essere incollata o saldata a seconda delle necessità .
4 – Una valvola a sfera per la manutenzione
Per smontare agevolmente il manometro, è consigliabile montare una valvola prima dello strumento. In caso di necessità di smontaggio, è sufficiente chiudere la valvola e procedere con il distacco del manometro.
I separatori a membrana sono strumenti fondamentali per garantire l’efficacia e la longevità dei manometri in ambienti industriali difficili. Proteggono i manometri dai fluidi aggressivi, assicurando misurazioni precise e affidabili nel tempo.
