Descrizione
Scale speciali per flussimetri: aria

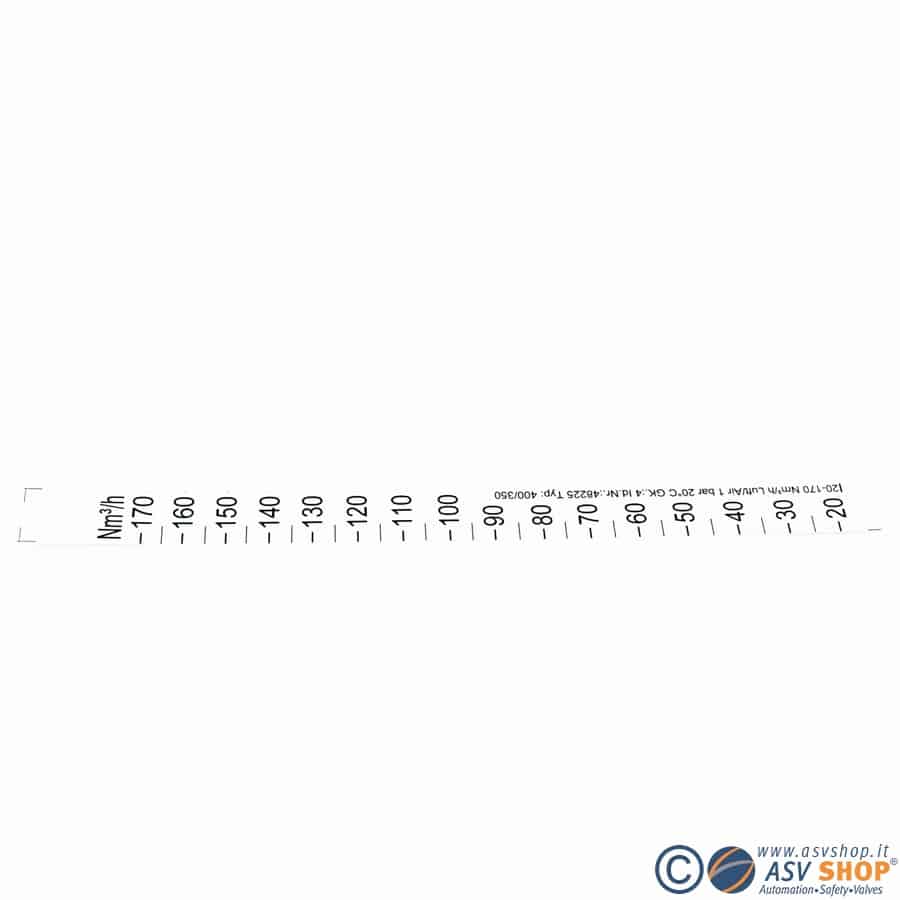

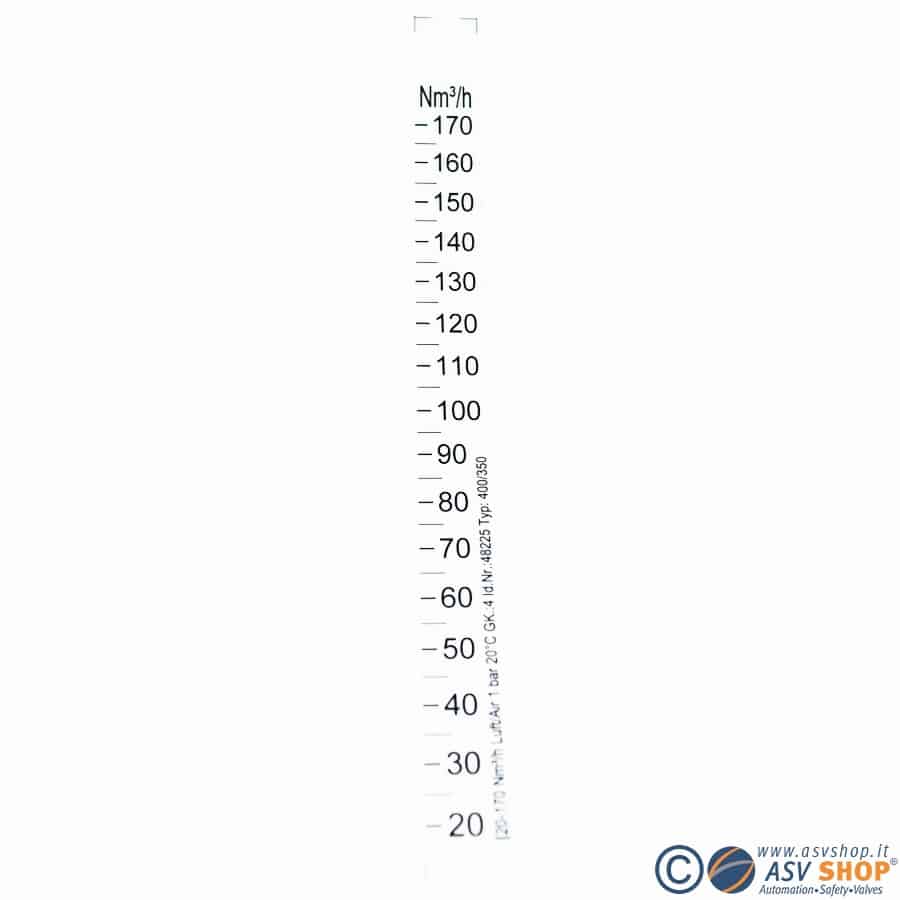

Scale speciali per flussimetri: aria da 0 a 3 bar.
I nostri flussimetri DFM 165..350 sono dotati di scale standard per acqua a 20°C.
Per le applicazione in impianti che trattano altri fluidi o aria disponiamo di una serie di scale speciali (adesive) da incollare sul tubo di misura al posto della scala per acqua, senza dover modificare il galleggiante.
Le scale per aria non sono idonee all’utilizzo sui flussimetri con tubi di misura in PVC.
AffidabilitÃ
La precisione di misura è conforme alla classe 4 delle norme VDI/VDE 3513, che è riconosciuta come soddisfacente per le esigenze della maggior parte della applicazioni industriali.
Per impieghi diversi possiamo predisporre scale per altri fluidi se ci vengono forniti alcuni dati quali:
– temperatura di lavoro o del fluido
– densità alla temperatura di lavoro
– viscosità alla temperatura di lavoro
– pressione di lavoro in caso di fluidi gassosi
Per ulteriori necessità siamo a vostra disposizione.
Connessioni
Le scale speciali per flussimetri sono fornite separate dal flussimetro, e vengono poi incollate dall’utilizzatore sul tubo di misura al posto della scala standard per acqua. Questa semplice soluzione consente di usare il flussimetro anche per applicazioni diverse da quelle per le quali era stato originariamente predisposto, senza dover acquistare un nuovo apparecchio.
Applicazioni
I flussimetri DFM con scale speciali sono indicati negli impianti industriali, chimici, galvanici, del trattamento dell’acqua, nonché piscine e impianti termali, praticamente dovunque possa servire l’indicazione di portata di fluidi di processo.
Informazioni aggiuntive
| Peso | N/A |
|---|---|
| Fluido | Aria |
| Pressione | 0 bar, 1 bar, 2 bar, 3 bar |
| Portata massima | 1 Nm3/h, 1,75 Nm3/h, 1,3 Nm3/h, 1,6 Nm3/h, 2,8 Nm3/h, 2,5 Nm3/h, 3,6 Nm3/h, 3,8 Nm3/h, 3,2 Nm3/h, 4,5 Nm3/h, 4,4 Nm3/h, 4 Nm3/h, 5 Nm3/h, 5,5 Nm3/h, 6 Nm3/h, 6,25 Nm3/h, 7,5 Nm3/h, 7 Nm3/h, 8,5 Nm3/h, 8 Nm3/h, 9,5 Nm3/h, 9 Nm3/h, 10 Nm3/h, 10,5 Nm3/h, 11 Nm3/h, 12 Nm3/h, 13 Nm3/h, 14 Nm3/h, 15 Nm3/h, 16 Nm3/h, 17 Nm3/h, 18 Nm3/h, 20 Nm3/h, 21 Nm3/h, 22 Nm3/h, 26 Nm3/h, 30 Nm3/h, 31 Nm3/h, 34 Nm3/h, 36 Nm3/h, 38 Nm3/h, 40 Nm3/h, 45 Nm3/h, 46 Nm3/h, 50 Nm3/h, 55 Nm3/h, 58 Nm3/h, 60 Nm3/h, 66 Nm3/h, 67,5 Nm3/h, 70 Nm3/h, 80 Nm3/h, 85 Nm3/h, 90 Nm3/h, 100 Nm3/h, 110 Nm3/h, 120 Nm3/h, 125 Nm3/h, 135 Nm3/h, 140 Nm3/h, 160 Nm3/h, 170 Nm3/h, 190 Nm3/h, 200 Nm3/h, 220 Nm3/h, 250 Nm3/h, 280 Nm3/h, 320 Nm3/h, 380 Nm3/h, 400 Nm3/h, 440 Nm3/h, 500 Nm3/h, 540 Nm3/h, 620 Nm3/h, 700 Nm3/h, 800 Nm3/h, 880 Nm3/h, 1200 Nm3/h, 1240 Nm3/h, 1400 Nm3/h, 1600 Nm3/h, 2200 Nm3/h, 2500 Nm3/h, 2900 Nm3/h |
| Portata minima | 0,2 Nm3/h, 0,6 Nm3/h, 0,25 Nm3/h, 0,4 Nm3/h, 0,8 Nm3/h, 0,9 Nm3/h, 0,3 Nm3/h, 0,5 Nm3/h, 1,5 Nm3/h, 1 Nm3/h, 2,5 Nm3/h, 2 Nm3/h, 3 Nm3/h, 4 Nm3/h, 5 Nm3/h, 6 Nm3/h, 7 Nm3/h, 7,5 Nm3/h, 8 Nm3/h, 10 Nm3/h, 12 Nm3/h, 14 Nm3/h, 15 Nm3/h, 20 Nm3/h, 30 Nm3/h, 40 Nm3/h, 50 Nm3/h, 60 Nm3/h, 80 Nm3/h, 100 Nm3/h, 102 Nm3/h, 140 Nm3/h, 166 Nm3/h, 300 Nm3/h, 400 Nm3/h, 600 Nm3/h, 700 Nm3/h |
| Modello | 165, 170, 185, 200, 350 |
| Scala acqua | 3-24 l/h, 5-60 l/h, 5-50 l/h, 10-100 l/h, 15-150 l/h, 25-250 l/h, 30-300 l/h, 40-400 l/h, 60-600 l/h, 100-1000 l/h, 150-1500 l/h, 200-2000 l/h, 250-2500 l/h, 300-3000 l/h, 400-4000 l/h, 600-6000 l/h, 1000-10000 l/h, 1500-15000 l/h, 2500-25000 l/h, 10000-50000 l/h |
