Trasmettitori analogici per flussimetri magnetici

Home/Shop/Strumenti/Strumenti di misura/Portata/Trasmettitori analogici per flussimetri magnetici

Trasmettitori analogici per flussimetri magnetici

Iscriviti per poter vedere tutti i prodotti!

Disponibile su ordinazione

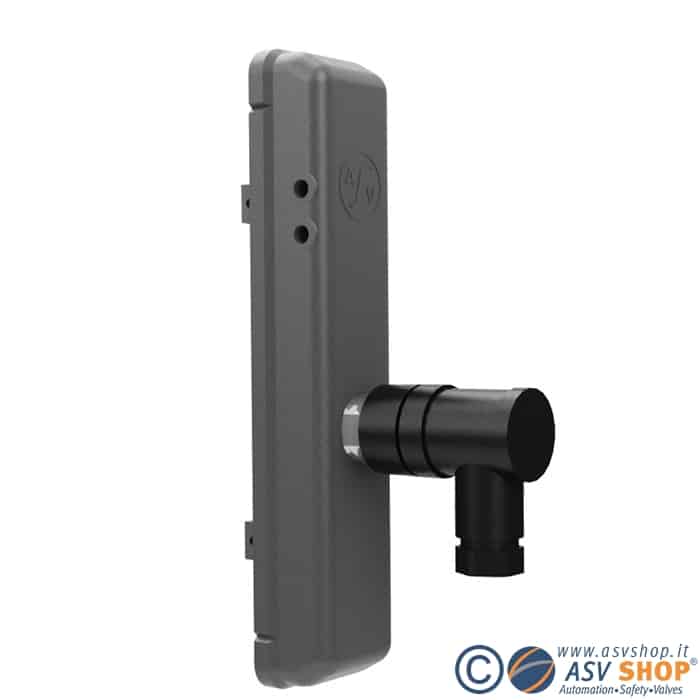

Trasmettitori analogici ZE 3000 e ZE 3075 per flussimetri DFM 165..350

Iscriviti per poter vedere tutti i prodotti!

COD: ZE_DFM_2 Categorie: ,

Descrizione

Trasmettitori analogici per flussimetri magnetici

I trasmettitori analogici ASV Stubbe sono azionati da microprocessori per ottenere una accurata misurazione e valorizzazione della portata. Essi trasmettono un segnale 4..20mA, generato dal galleggiante magnetico del flussimetro.

Si possono installare facilmente su flussimetri già montati in impianto per emettere segnali elettrici in base alla posizione del galleggiante, quando si decida ad esempio di controllare il processo con un PLC, o per visualizzare direttamente la portata.

Affidabilità

ASV Stubbe programma il microprocessore all’interno del dispositivo in base alla effettiva portata del flussimetro, per garantire una accurata misurazione e valorizzazione.
Il modello ZE 3000 è applicabile sui flussimetri della serie DFM 350, mentre il modello ZE 3075 è idoneo per i flussimetri della serie compatta DFM 165-170-185-200.

Connessioni

I trasmettitori analogici ZE 3000 e ZE 3075 vengono avvitati sulla scanalatura a coda di rondine predisposta sui tubi di misura dei flussimetri con galleggiante magnetico. Il connettore si trova nella parte superiore. Assicurarsi che la tacca del trasmettitore si trovi in corrispondenza del 50% della portata indicata dalla scala di misura. Fatto questo si può procedere ai collegamenti elettrici secondo lo schema. In caso di montaggio parallelo di molti flussimetri con trasmettitore mantenere la distanza minima di mm 400 per i flussimetri DFM 350 e 200 mm per i flussimetri compatti DFM 165..200.

Applicazioni

Adatti in impianti chimici, galvanici, di trattamento dell’acqua e indicati in tutti gli impianti automatici collegati a PLC.

Informazioni aggiuntive

Modello

,

Uscita

Inline Feedbacks
View all comments

Schede tecniche:

Scheda tecnica ZE3000
Scheda tecnica ZE3075
