L’automazione industriale continua a evolversi verso sistemi sempre più efficienti e sicuri, con una crescente attenzione alla progettazione dei sistemi di controllo fluidi come elemento critico per garantire affidabilità operativa. Tuttavia, una scelta apparentemente semplice come quella tra elettrovalvola normalmente aperta (NO) o elettrovalvola normalmente chiusa (NC) può determinare conseguenze significative sulla sicurezza dell’impianto, sui consumi energetici e sulla continuità produttiva. Un errore in questa fase di progettazione comporta non solo costi di sostituzione, ma soprattutto rischi legati alla gestione delle condizioni di fail-safe: cosa accade al processo quando manca l’alimentazione elettrica? Il fluido deve bloccarsi o continuare a fluire? La risposta corretta dipende dalla natura del processo stesso. In questo articolo analizziamo sistematicamente le differenze funzionali tra elettrovalvole NC e elettrovalvole NO, esaminando il principio di funzionamento della valvola solenoide, i criteri di selezione basati sulla logica di sicurezza fail-safe, l’impatto energetico delle diverse configurazioni e le caratteristiche delle tensioni di alimentazione disponibili. Approfondiremo inoltre le elettrovalvole a 2 vie come soluzione standard per applicazioni on/off, fornendo parametri tecnici concreti per guidare progettisti e manutentori verso la scelta più appropriata per ogni specifica applicazione industriale.

Definizione e differenze funzionali tra elettrovalvola NC e NO

Un’elettrovalvola è una valvola a comando elettrico che controlla il flusso di fluidi mediante un attuatore elettromagnetico chiamato solenoide. La distinzione fondamentale tra configurazione normalmente chiusa e normalmente aperta riguarda lo stato della valvola in assenza di alimentazione elettrica, condizione definita come “stato di riposo”. L’elettrovalvola normalmente chiusa mantiene l’orifizio di passaggio bloccato quando il solenoide non è alimentato. In questa configurazione, la molla di richiamo spinge l’otturatore contro la sede valvola, impedendo il transito del fluido. Quando viene applicata tensione alla bobina, il campo elettromagnetico generato solleva l’otturatore vincendo la forza elastica della molla, consentendo così il flusso. Questa tipologia trova impiego prevalente in applicazioni dove la sicurezza richiede l’interruzione automatica del fluido in caso di anomalie elettriche. Al contrario, l’elettrovalvola normalmente aperta presenta l’orifizio di passaggio libero in assenza di alimentazione. Il funzionamento risulta invertito rispetto alla configurazione NC: senza tensione il fluido attraversa liberamente la valvola, mentre l’alimentazione del solenoide genera il campo magnetico necessario a chiudere l’otturatore contro la sede. Questa soluzione si rivela ottimale quando il processo richiede la continuità del flusso anche durante interruzioni elettriche temporanee. La comprensione di questa differenza fondamentale diventa cruciale per i tecnici progettisti, poiché determina il comportamento dell’intero sistema in scenari critici. D’altro canto, la scelta errata può compromettere la sicurezza operativa o causare sprechi energetici significativi negli impianti di controllo automatico dei fluidi.

Principio di funzionamento della valvola solenoide

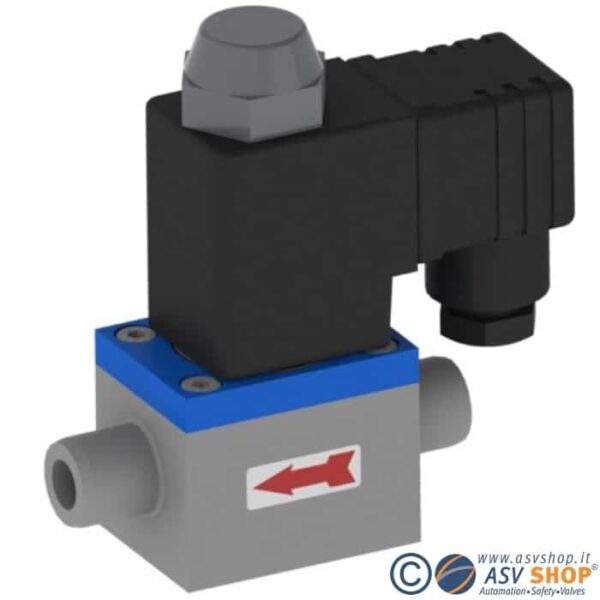

Il cuore di ogni valvola solenoide è costituito da un attuatore elettromagnetico composto da bobina, nucleo ferromagnetico mobile (ancora) e molla di richiamo. Quando la corrente elettrica attraversa gli avvolgimenti della bobina, si genera un campo magnetico che attrae l’ancora verso il centro della bobina stessa. Questo movimento lineare viene trasmesso direttamente all’otturatore della valvola, modificandone lo stato (aperto o chiuso). Nel caso di un’elettrovalvola NC, la molla mantiene l’otturatore premuto sulla sede quando il circuito è disalimentato. L’applicazione della tensione di alimentazione genera una forza elettromagnetica superiore alla forza elastica della molla, sollevando l’otturatore e permettendo il passaggio del fluido. Il dimensionamento corretto della bobina deve garantire una forza sufficiente a vincere non solo la resistenza della molla, ma anche l’eventuale pressione differenziale del fluido che agisce sull’otturatore. Nelle elettrovalvole 2 vie, le più comuni nelle applicazioni on/off, esistono due sole connessioni: ingresso e uscita. Questo design semplificato offre vantaggi in termini di affidabilità e costo, risultando ideale per applicazioni di intercettazione dove non è necessario deviare il flusso verso circuiti alternativi. La velocità di commutazione rappresenta un parametro critico nelle elettrovalvole industriali.

Criteri di selezione: logica fail-safe e sicurezza di processo

La scelta tra elettrovalvola normalmente aperta o elettrovalvola normalmente chiusa deve prioritariamente rispondere a una domanda fondamentale: quale condizione rappresenta lo stato sicuro per l’impianto in caso di mancanza di alimentazione elettrica? Questa logica fail-safe costituisce il primo criterio di selezione in ogni progettazione responsabile. Negli impianti di dosaggio chimico, ad esempio, una elettrovalvola NC previene sovradosaggi pericolosi interrompendo automaticamente il flusso quando si verifica un’anomalia elettrica. La configurazione normalmente chiusa garantisce che fluidi corrosivi, tossici o infiammabili rimangano confinati nelle tubazioni anche durante blackout prolungati. Questo approccio risulta essenziale negli impianti di trattamento acque e nei processi di dosaggio di prodotti chimici per il controllo del pH, dove l’interruzione controllata rappresenta la condizione più sicura. Al contrario, nei sistemi di raffreddamento, un’elettrovalvola normalmente aperta garantisce la continuità del servizio critico anche in caso di guasto elettrico. In questi contesti, bloccare il flusso a causa di un’interruzione elettrica comprometterebbe la sicurezza globale dell’impianto, potenzialmente causando surriscaldamenti pericolosi.

Consumo energetico e impatto operativo

L’aspetto energetico costituisce un ulteriore discriminante nella scelta tra le due configurazioni. Un’elettrovalvola normalmente chiusa richiede alimentazione continua per mantenere aperto il passaggio del fluido, comportando un consumo costante durante tutto il tempo di funzionamento. Viceversa, una configurazione normalmente aperta consuma energia solo durante la fase di chiusura, risultando più efficiente in applicazioni dove il fluido deve transitare per la maggior parte del ciclo operativo. Nei processi continui, come quelli dell’industria chimica dove il flusso deve rimanere attivo per turni prolungati, optare per un’elettrovalvola NO può ridurre i consumi annuali in modo apprezzabile. Tuttavia, questa scelta deve bilanciarsi con i requisiti di sicurezza fail-safe precedentemente descritti. D’altra parte, per applicazioni con cicli di lavoro intermittenti o brevi tempi di apertura, la configurazione NC non presenta svantaggi energetici rilevanti e mantiene i vantaggi in termini di sicurezza intrinseca.

Tensioni di alimentazione e integrazione nei sistemi di controllo

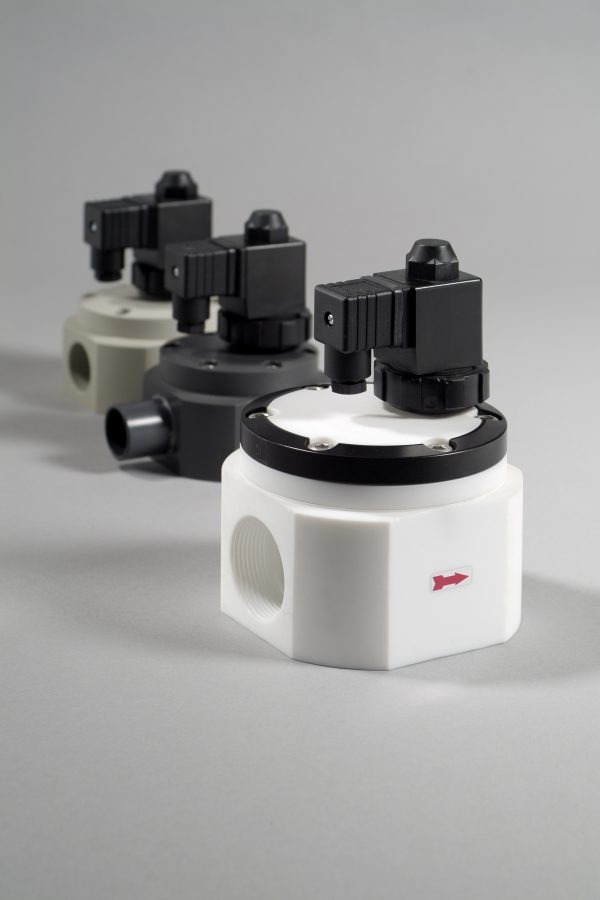

Le elettrovalvole industriali sono disponibili con diverse tensioni di alimentazione per integrarsi nei sistemi di automazione esistenti. Le configurazioni più comuni comprendono versioni in corrente continua (elettrovalvola 12V e elettrovalvola 24V) e in corrente alternata (elettrovalvola 110V e elettrovalvola 220V), ciascuna con specifiche caratteristiche applicative. Le elettrovalvole 24V in corrente continua rappresentano lo standard nell’automazione industriale moderna, grazie alla compatibilità diretta con i sistemi PLC (Programmable Logic Controller) e i bus di campo industriali. Questa tensione ridotta offre inoltre vantaggi intrinseci in termini di sicurezza elettrica, permettendo interventi manutentivi con rischi ridotti per gli operatori. Inoltre, la corrente continua garantisce un azionamento più rapido e silenzioso rispetto alle versioni in alternata, caratteristica apprezzata in applicazioni dove le vibrazioni meccaniche devono essere minimizzate. Le versioni a 12V trovano applicazione principalmente in sistemi mobili, impianti alimentati da batterie o installazioni dove esistono vincoli particolari sulla tensione disponibile. Tuttavia, la potenza limitata può rappresentare un vincolo per elettrovalvole pneumatiche di grande sezione o per applicazioni con elevate pressioni differenziali. Le elettrovalvole 220V in corrente alternata mantengono rilevanza in impianti dove l’alimentazione trifase industriale è direttamente disponibile e dove non esistono sistemi di controllo a logica programmabile. Queste versioni offrono il vantaggio di eliminare alimentatori di conversione DC, semplificando il cablaggio elettrico.

Applicazioni specifiche e casi d’uso industriali

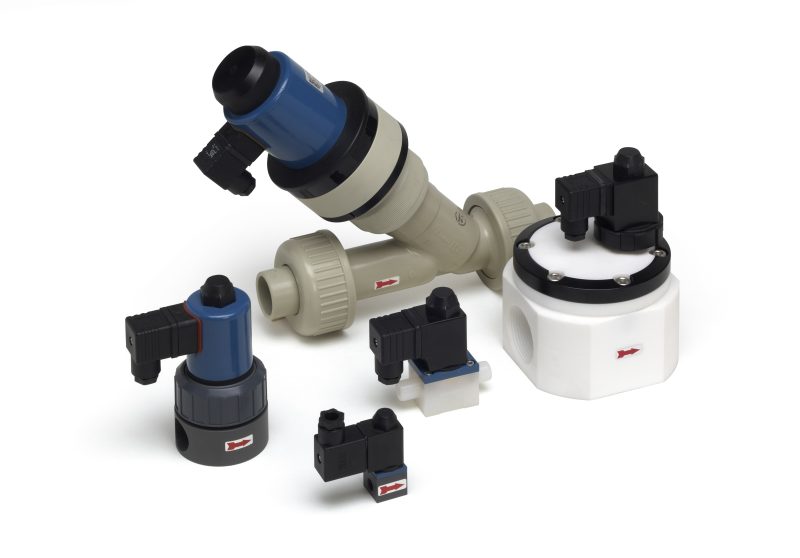

La versatilità delle valvole on off elettriche le rende componenti essenziali in numerosi settori industriali, ciascuno con requisiti specifici che orientano la scelta tra configurazione NC o NO. Nel settore del trattamento acque, le elettrovalvole acqua normalmente chiuse dominano le applicazioni di dosaggio clorazione, dove l’interruzione automatica previene sovradosaggi pericolosi per l’ambiente. Tuttavia, nelle linee di distribuzione primaria, configurazioni NO garantiscono la continuità idrica anche durante interruzioni elettriche temporanee, aspetto critico per ospedali o strutture sensibili. La compatibilità chimica tra il corpo valvola e il fluido veicolato richiede particolare attenzione: per acque aggressive o con elevato contenuto salino, materiali come PVDF o PP offrono resistenza superiore rispetto ai tradizionali metalli, evitando fenomeni di corrosione prematura. Nell’industria alimentare e delle beverage, le elettrovalvole devono resistere a cicli di pulizia CIP (Cleaning In Place) con soluzioni alcaline o acide aggressive. In questi contesti, le elettrovalvole 2 vie in configurazione NC rappresentano la scelta prevalente per sistemi di dosaggio.

Considerazioni sul dimensionamento e selezione tecnica

Oltre alla configurazione NC/NO e alla tensione di alimentazione, il dimensionamento corretto richiede l’analisi di parametri tecnici specifici. Il coefficiente di flusso (Kv o Cv) determina la portata massima gestibile dalla valvola a una data pressione differenziale, mentre il range di pressione operativa definisce i limiti di impiego sicuro. Un sottodimensionamento causa perdite di carico eccessive e possibili fenomeni di cavitazione nei liquidi, mentre un sovradimensionamento comporta costi inutili e tempi di risposta non ottimali. La temperatura del fluido influenza direttamente la scelta dei materiali delle guarnizioni: elastomeri EPDM coprono range operativi standard, mentre per temperature elevate si impiegano guarnizioni in FKM (Viton). Per temperature estreme o fluidi particolarmente aggressivi le guarnizioni in PTFE offrono resistenze chimiche e termiche superiori. La viscosità del fluido rappresenta un ulteriore parametro critico: liquidi ad alta viscosità richiedono elettrovalvole con orifizi maggiorati e solenodi più potenti per vincere le resistenze fluidodinamiche.

Manutenzione e diagnostica dei guasti comuni

La corretta manutenzione delle elettrovalvole industriali prolunga significativamente la vita operativa e riduce i rischi di guasti inattesi. Tipicamente, l’adozione di strategie di manutenzione predittiva basate sul monitoraggio continuo ha trasformato l’approccio tradizionale verso interventi più efficienti basati sulle condizioni reali dei componenti. I guasti più comuni includono incollamento dell’otturatore dovuto a depositi di particolato o incrostazioni calcaree, deterioramento delle guarnizioni con conseguenti perdite interne, e cedimento della molla di richiamo che compromette la corretta chiusura. Inoltre, il surriscaldamento della bobina causato da sovratensioni o cortocircuiti parziali rappresenta una criticità frequente che può portare alla bruciatura degli avvolgimenti. La diagnostica preventiva mediante analisi dell’assorbimento elettrico permette di identificare anomalie incipiente: un incremento della corrente assorbita indica generalmente attrito anomalo dell’otturatore o resistenza elettrica aumentata per surriscaldamento, mentre un calo di assorbimento può segnalare cortocircuiti parziali o perdita di efficienza magnetica del nucleo. Per le elettrovalvole acqua, la formazione di calcare rappresenta la causa principale di malfunzionamento. L’installazione di filtri meccanici a monte e l’implementazione di cicli periodici di decalcificazione con soluzioni acide diluite previene l’accumulo di depositi. Tuttavia, per acque particolarmente dure, l’utilizzo di elettrovalvole con materiali specifici come acciaio inox 316L o corpi in PVC elimina la criticità alla radice. I tecnici manutentori devono inoltre verificare periodicamente l’integrità delle connessioni elettriche e la corretta messa a terra, aspetti critici per prevenire malfunzionamenti indotti da interferenze elettromagnetiche o correnti disperse. In ambienti aggressivi, l’utilizzo di connettori IP67 o superiori protegge da infiltrazioni di liquidi che potrebbero causare cortocircuiti e compromettere l’affidabilità del sistema di controllo automatico del flusso.

Conclusione

La scelta tra elettrovalvola normalmente aperta e elettrovalvola normalmente chiusa non rappresenta una semplice opzione tecnica, ma una decisione strategica che impatta direttamente sulla sicurezza operativa, sull’efficienza energetica e sull’affidabilità dell’intero impianto. Come abbiamo analizzato, la configurazione NC garantisce sicurezza intrinseca fail-safe per applicazioni dove l’interruzione del flusso rappresenta lo stato sicuro, mentre la versione NO assicura continuità operativa in sistemi critici dove il blocco del fluido comprometterebbe la funzionalità essenziale. La disponibilità di elettrovalvole con tensioni standardizzate (12V, 24V, 110V, 220V) e la possibilità di integrazione con sistemi digitali di supervisione offrono ai progettisti strumenti avanzati per ottimizzare i sistemi di controllo fluidi industriali. Tuttavia, la corretta implementazione richiede competenze specifiche e un’analisi approfondita del contesto applicativo, considerando non solo i parametri fluidodinamici ma anche le normative di sicurezza, i requisiti energetici e le strategie manutentive. Una scelta ottimale permette di ridurre i fermi macchina non pianificati, abbattere i consumi energetici e garantire la conformità normativa negli ambienti regolamentati. ASVShop offre un ampio catalogo di elettrovalvole industriali per applicazioni critiche nei settori chimico, farmaceutico, trattamento acque e food & beverage. Contattaci per una consulenza tecnica personalizzata e scopri come ottimizzare i tuoi sistemi di automazione con componenti certificati, assistenza qualificata e supporto post-vendita dedicato.
