Descrizione
Contatti elettrici per flussimetri magnetici

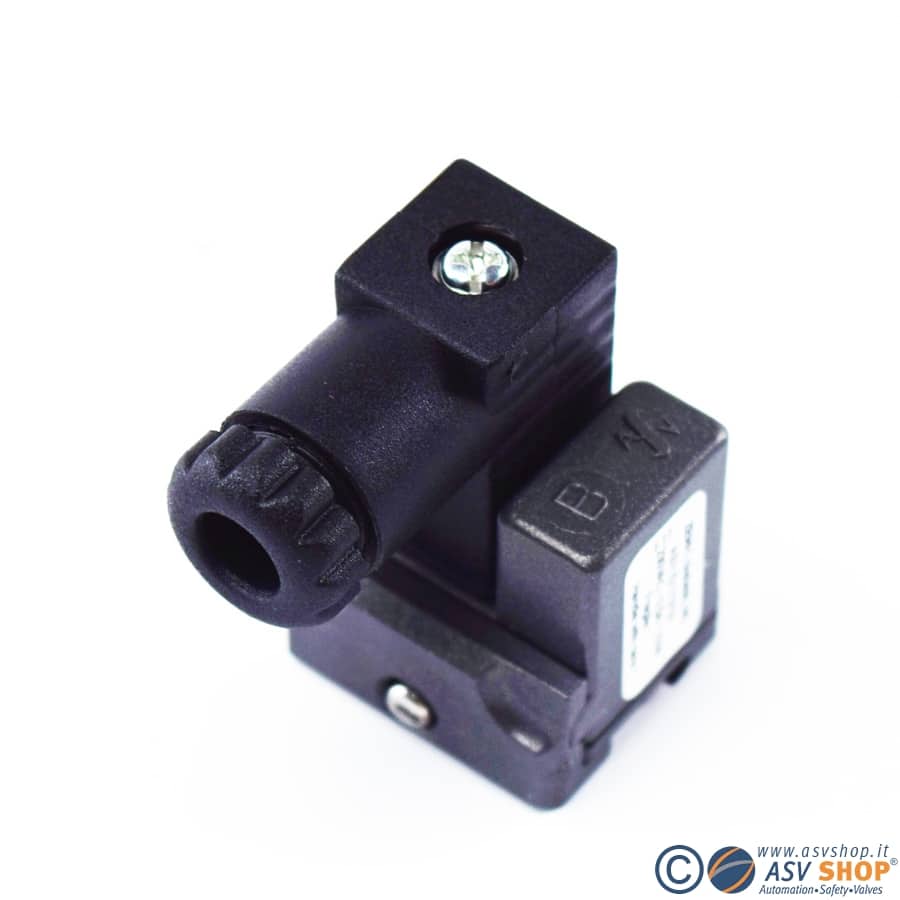

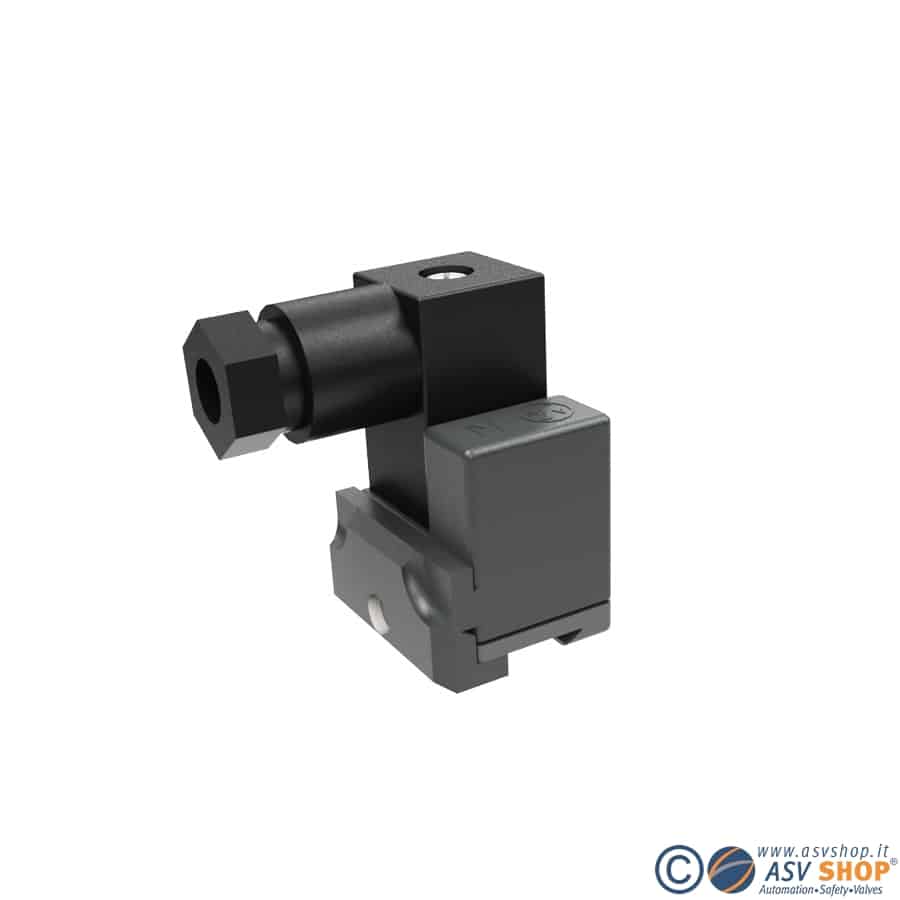

I contatti elettrici per flussimetri, reed, monostabili (ZE 950) o bistabili (ZE 951), si installano facilmente sui flussimetri muniti di galleggiante magnetico DFM 165…350 per inviare segnali elettrici a pompe, valvole o altre apparecchiature allโinterno dellโimpianto.
Affidabilitร
I contatti elettrici per flussimetri ZE 950 e ZE 951, aprendosi o chiudendosi quando il galleggiante magnetico si trova al loro livello, offrono una precisa indicazione della portata, per azionare altre apparecchiature al momento opportuno.
Nella versione monostabile ZE 950 il contatto si chiude non appena il galleggiante magnetico raggiunge la sua altezza, e si riapre quando il galleggiante si sposta verso lโalto o verso il basso, cioรจ non appena il fluido aumenta o diminuisce.

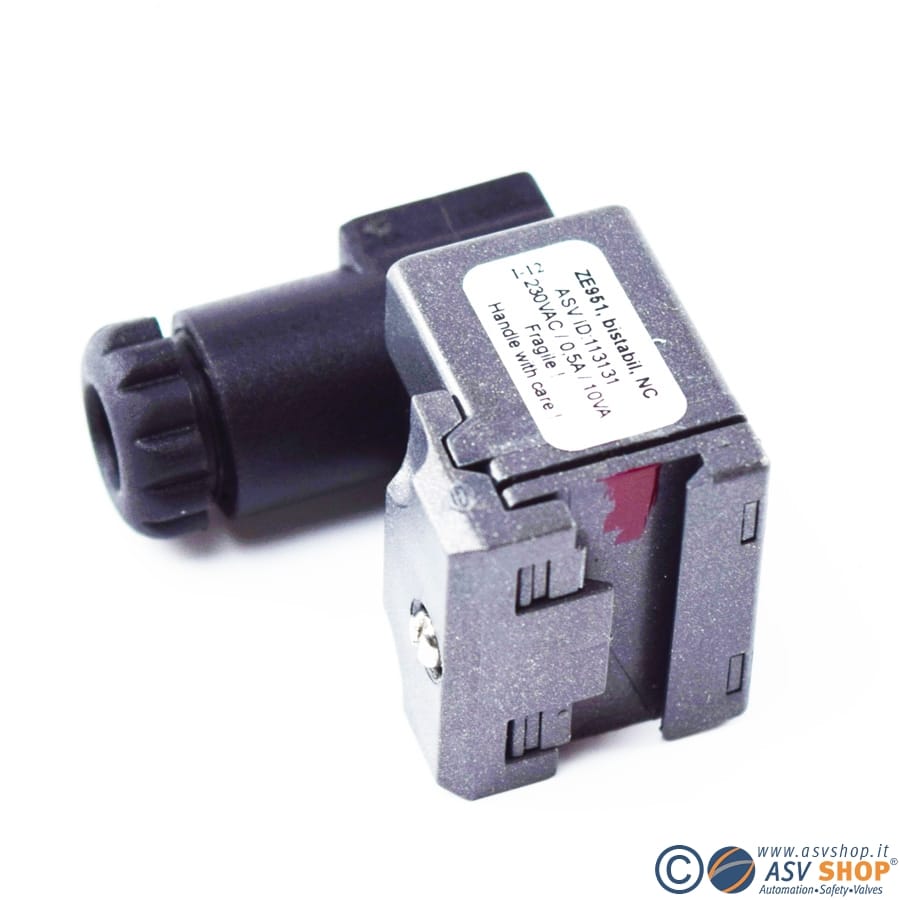

Nella versione bistabile ZE 951, che puรฒ essere normalmente aperta o normalmente chiusa, il contatto si chiude (o apre) quando il galleggiante raggiunge la posizione del contatto e resta chiuso fintanto che il galleggiante resta alla sua altezza o ad una altezza maggiore e cambierร il proprio stato solo quando il galleggiante tornerร sotto la posizione del contatto.
Connessioni
I contatti elettrici per flussimetri ZE 950 e ZE 951 si possono installare in modo molto semplice, anche quando il flussimetro รจ giร montato sullโimpianto, grazie alla scanalatura a coda di rondine sul tubo di misura. Il funzionamento รจ indipendente dalla polaritร delle connessioni. Lavora a 230 V AC, max. 0, 5A.
Applicazioni
La nuova tecnologia del magnete allโinterno del galleggiante, lo rende idoneo per lโabbinamento a contatti monostabili o bistabili. I flussimetri con contatti elettrici vengono installati in impianti chimici, galvanici, di trattamento dellโacqua e sono indicati in tutti gli impianti automatici.
Informazioni aggiuntive
Modello | ZE 950, ZE 951 |
---|---|
Uscita | Contatto elettrico bistabile NC, Contatto elettrico bistabile NO, Contatto elettrico monostabile |
