Gli impianti industriali moderni integrano componenti sempre più sofisticati e costosi. Tuttavia, la presenza di impurità anche microscopiche nei fluidi di processo rappresenta una minaccia concreta per valvole di regolazione, contatori di portata, pompe dosatrici e scambiatori di calore. Il danneggiamento di questi elementi comporta fermi produzione non programmati e costose sostituzioni anticipate.

D’altro canto, la soluzione non richiede investimenti complessi. La corretta progettazione del sistema di filtrazione primaria, attraverso l’installazione strategica di filtri raccoglitori di impurità, costituisce la prima linea di difesa contro guasti evitabili. Questo dispositivo di filtrazione meccanica rappresenta un elemento essenziale nella protezione dei componenti critici. In particolare, la scelta del tipo di filtro determina l’efficacia della protezione e l’economia di gestione dell’intero impianto.

Questa guida tecnica approfondisce cinque fattori chiave: funzionamento e tipologie di filtri raccoglitori, criteri di applicazione, selezione dei materiali, strategie di manutenzione e confronto tra soluzioni alternative.

Filtro raccoglitore di impurità: funzionamento e tipologie

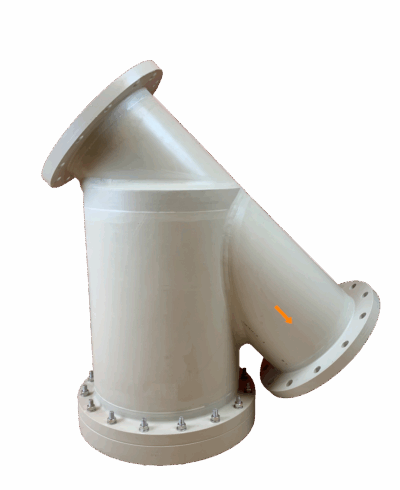

Un filtro ad Y rappresenta la tipologia più diffusa di filtro raccoglitore di impurità. Questo dispositivo di filtrazione meccanica deve il suo nome alla caratteristica forma geometrica. Il corpo principale presenta infatti una derivazione inclinata (tipicamente 45°) che forma appunto una “Y” quando osservato lateralmente. Questa configurazione non è casuale, ma risponde a precise esigenze funzionali e manutentive.

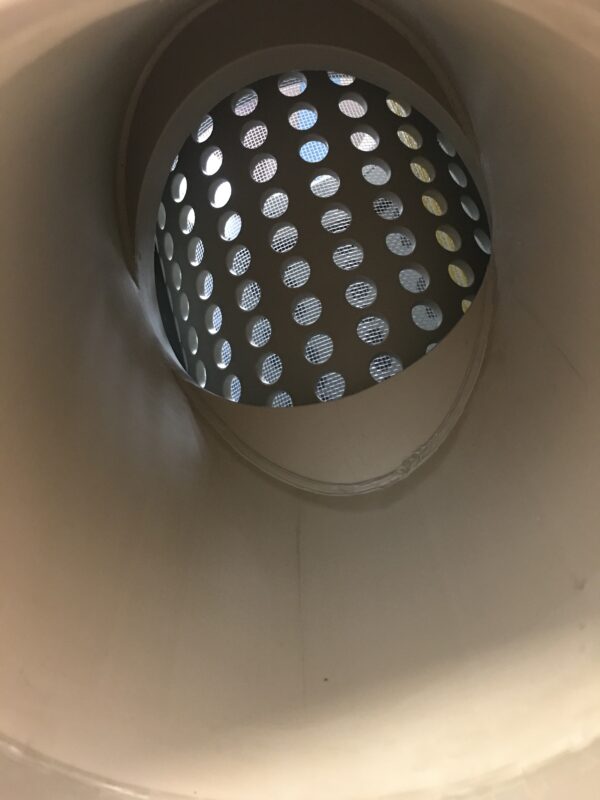

Il principio di funzionamento del filtro raccoglitore di impurità risulta estremamente semplice ed efficace. Il fluido entra dalla bocca principale e incontra immediatamente un elemento filtrante a cestello, solitamente in acciaio inossidabile o materiale plastico resistente. Le particelle solide superiori alla mesh del cestello vengono trattenute e si accumulano nella camera di raccolta posta sul ramo inclinato, mentre il fluido depurato prosegue verso l’uscita.

Questa geometria offre vantaggi concreti rispetto ad altre tipologie di filtri industriali. Innanzitutto, la compattezza: l’ingombro ridotto facilita l’installazione anche in spazi limitati. Inoltre, le perdite di carico risultano contenute grazie al percorso fluido ottimizzato, aspetto cruciale negli impianti con criticità energetiche. Infine, la manutenzione risulta semplificata dalla possibilità di estrarre il cestello senza smontare il filtro dalla linea.

Applicazioni industriali: quando installare un filtro raccoglitore

La domanda fondamentale che ogni progettista deve porsi riguarda l’effettiva necessità di protezione. Non tutti gli impianti richiedono lo stesso livello di filtrazione, tuttavia alcuni componenti risultano particolarmente vulnerabili e giustificano sempre l’investimento in un separatore di impurità efficace.

Le valvole di regolazione necessitano di un fluido pulito per garantire la tenuta delle sedi e la precisione di controllo. Una particella solida incastrata tra otturatore e sede può compromettere definitivamente la funzionalità della valvola.

I riduttori di pressione presentano passaggi calibrati di dimensioni ridotte, facilmente ostruibili da detriti. L’installazione di un filtro a monte protegge questi componenti delicati e costosi, garantendo la protezione dei circuiti idraulici..

I settori applicativi spaziano dagli impianti termici all’industria chimica, dal trattamento acque al settore alimentare. In ogni contesto, la presenza di fluidi con potenziali impurità solide richiede una valutazione attenta della strategia di filtrazione. Nel trattamento acque industriali, ad esempio, il sistema di filtrazione meccanica preliminare rappresenta uno step irrinunciabile prima dei processi chimico-fisici successivi. Anche negli skid di dosaggio prodotti chimici, la protezione delle pompe dosatrici attraverso filtri adeguati garantisce precisione e affidabilità operativa.

Selezione materiali: compatibilità chimica e prestazioni

La scelta del materiale costruttivo del filtro raccoglitore di impurità costituisce un aspetto critico spesso sottovalutato. La compatibilità chimica tra il materiale del filtro e il fluido processato determina la durata operativa e la sicurezza dell’impianto. Inoltre, le condizioni di temperatura e pressione esercizio influenzano significativamente questa selezione.

Per una valutazione approfondita della compatibilità chimica specifica, la guida ai materiali plastici fornisce indicazioni dettagliate su PVC, PP, PVDF e altri polimeri tecnici. Questa risorsa risulta particolarmente utile quando si progettano skid di dosaggio prodotti chimici, dove la resistenza chimica diventa fattore critico per l’affidabilità complessiva del sistema.

La mesh del cestello filtrante rappresenta un altro parametro decisionale fondamentale nel dimensionamento del filtro meccanico industriale. Mesh più fini (80-100) offrono maggiore protezione ma aumentano le perdite di carico e la frequenza di manutenzione. Mesh più aperte (40-60) richiedono pulizie meno frequenti ma lasciano passare particelle più grandi. La scelta ottimale dipende dalla sensibilità dei componenti da proteggere e dalle caratteristiche del fluido.

Filtrazione completa: il filtro ad Y nella catena di protezione dell’impianto

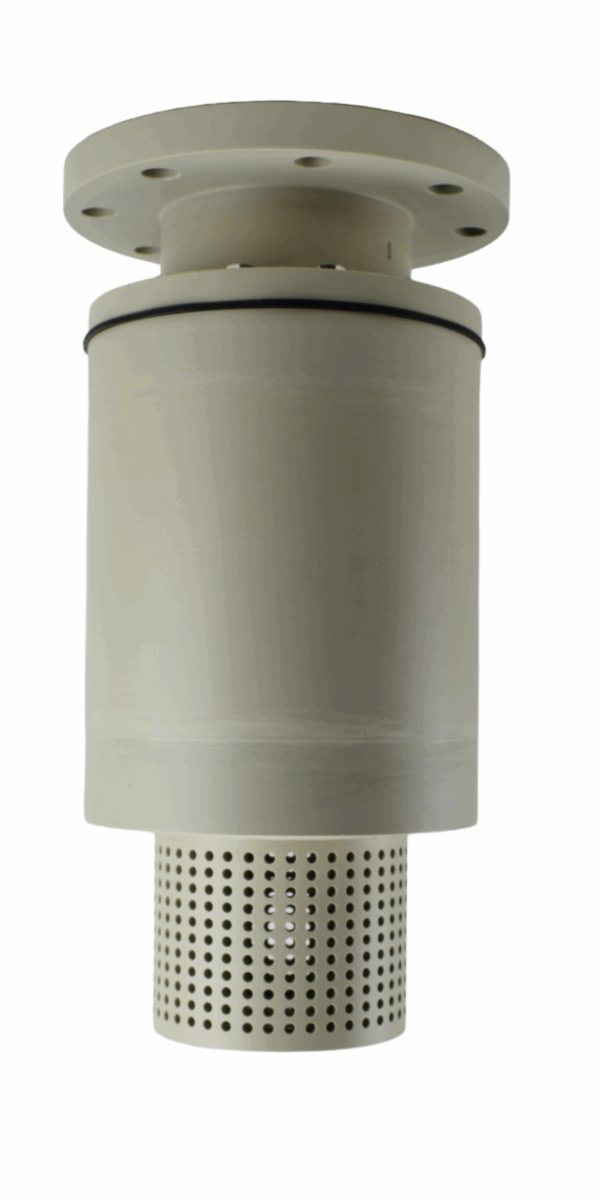

Il filtro raccoglitore di impurità ad Y rappresenta il secondo stadio essenziale in un sistema di pompaggio professionale. Prima di installarlo, è fondamentale dotare la linea di aspirazione di un filtro di aspirazione con valvola di fondo integrata, che svolge il ruolo critico di filtrazione primaria e mantenimento dell’adescamento.

• Protezione primaria alla fonte: il filtro di aspirazione con valvola di fondo trattiene detriti grossolani (foglie, sassi, particelle >3mm) impedendo che entrino nella pompa
• Mantenimento adescamento: la valvola di fondo integrata evita lo svuotamento della colonna d’acqua, eliminando fermi impianto e avvii a secco dannosi
• Filtrazione fine efficace: il filtro ad Y può concentrarsi su particolato 0,5-3mm senza essere sovraccaricato da materiale grossolano
• Protezione strumentazione: valvole automatiche, flussimetri, scambiatori e ugelli ricevono fluido realmente pulito

Manutenzione preventiva del filtro raccoglitore

Un filtro raccoglitore di impurità richiede manutenzione periodica per mantenere l’efficienza operativa. Tuttavia, molti guasti derivano non dal filtro stesso ma da procedure manutentive inadeguate o dalla totale assenza di ispezioni programmate. La definizione di un piano di manutenzione appropriato rappresenta quindi un investimento che si ripaga attraverso la continuità operativa.

La frequenza di controllo varia significativamente in base al tipo di impianto. Negli impianti termici con acqua addolcita, tipicamente osserviamo intervalli di 6-12 mesi. Negli impianti chimici con fluidi carichi di solidi, la verifica mensile diventa necessaria. L’installazione di un manometro differenziale a monte e valle del dispositivo di filtrazione industriale consente di monitorare oggettivamente l’intasamento e programmare gli interventi sulla base di dati reali anziché su scadenze arbitrarie.

La procedura di pulizia del cestello richiede attenzione ma risulta relativamente semplice. Prima di tutto, è fondamentale chiudere le valvole di intercettazione a monte e valle del filtro e scaricare completamente la pressione residua. L’apertura del tappo di ispezione sotto pressione rappresenta un rischio grave per la sicurezza dell’operatore e deve essere rigorosamente evitata.

Una volta depressurizzato, il tappo può essere rimosso e il cestello estratto. La pulizia avviene mediante lavaggio con acqua in pressione o, nei casi più ostinati, mediante immersione in soluzioni detergenti appropriate. Prima del rimontaggio, occorre verificare l’integrità della guarnizione del tappo e sostituirla se presenta segni di usura. Il serraggio finale deve rispettare la coppia indicata dal costruttore per evitare sia perdite sia danni alla filettatura.

Problemi comuni e soluzioni pratiche

Nella nostra esperienza con installazioni industriali, due problematiche ricorrono con maggiore frequenza nei filtri raccoglitori di impurità. La perdita di carico elevata e le perdite dal tappo di ispezione rappresentano infatti la quasi totalità delle segnalazioni ricevute dal supporto tecnico.

L’aumento anomalo della perdita di carico indica generalmente un cestello intasato che necessita pulizia immediata. Tuttavia, se il problema persiste dopo la manutenzione, le cause possono essere diverse. Un cestello con mesh inadeguata per l’applicazione specifica accumula rapidamente particelle. Alternativamente, un dimensionamento errato del filtro a Y industriale rispetto alla portata effettiva genera velocità di attraversamento eccessive.

Le perdite dal tappo derivano tipicamente da guarnizioni deteriorate o da coppia di serraggio insufficiente. Meno frequentemente, cicli termici ripetuti possono generare crepe nel corpo filtro, specialmente nei materiali plastici operanti vicino ai limiti termici. In questi casi, la sostituzione completa del filtro diventa necessaria per ragioni di sicurezza.

Confronto filtro ad Y e filtro a cestello

La scelta tra queste due tipologie di filtri raccoglitori di impurità dipende principalmente dal diametro nominale dell’impianto e dalla frequenza di manutenzione richiesta. I filtri ad Y rappresentano la soluzione ottimale fino a DN 250, offrendo il miglior compromesso tra efficienza filtrante, compattezza installativa e facilità manutentiva. Oltre questo diametro, i filtri a cestello con estrazione verticale del canestro diventano preferibili per ragioni ergonomiche.

Dal punto di vista manutentivo, il filtro ad Y richiede lo spazio per svitare il tappo lateralmente, mentre il cestello necessita di altezza libera sopra il corpo filtro. Il costo iniziale favorisce generalmente il separatore di impurità ad Y, particolarmente nelle dimensioni più piccole. Tuttavia, per applicazioni con elevate frequenze di pulizia, l’ergonomia superiore del filtro a cestello può giustificare l’investimento maggiore.

L’applicazione ideale del filtro raccoglitore di impurità ad Y comprende linee di alimentazione di skid di dosaggio prodotti chimici, circuiti di raffreddamento, linee di servizio e ovunque sia richiesta protezione affidabile con manutenzione occasionale. Per impianti con fluidi molto sporchi che richiedono pulizie settimanali o più frequenti, soluzioni automatiche autopulenti rappresentano l’alternativa più razionale.

Supporto tecnico per dimensionamento e selezione

La selezione corretta di un filtro raccoglitore di impurità richiede la valutazione integrata di molteplici fattori: compatibilità chimica del materiale, dimensionamento fluidodinamico, mesh del cestello, condizioni operative e accessibilità per la manutenzione. Ogni impianto presenta caratteristiche uniche che influenzano questa scelta.
