Il costo nascosto dei fermi impianto non programmati

La perdita di adescamento e il danneggiamento della girante rappresentano due delle principali cause di fermo impianto negli impianti di pompaggio industriale. Questi guasti improvvisi generano costi che superano significativamente il valore dell’intervento manutentivo, impattando sulla produttività e sull’affidabilità operativa complessiva.

Negli ultimi anni, l’industria chimica e farmaceutica ha registrato un’attenzione crescente verso l’ottimizzazione dell’affidabilità degli impianti di processo. I dati operativi dimostrano che i fermi impianto non programmati rappresentano una delle principali voci di costo, con perdite produttive che possono raggiungere migliaia di euro all’ora negli impianti critici.

La maggior parte di questi fermi potrebbero essere evitati attraverso una corretta progettazione del sistema di aspirazione pompe. La valvola di fondo con filtro aspirazione rappresenta una soluzione tecnica consolidata per prevenire queste criticità, garantendo simultaneamente la protezione meccanica della pompa centrifuga e la continuità del servizio. Questo componente idraulico combina la funzione di ritenuta con la filtrazione primaria, creando una barriera efficace contro perdita di adescamento e ingresso di particolato solido.

Valvola di fondo con filtro: definizione e funzione

Una valvola di fondo con filtro aspirazione è un dispositivo idraulico che integra due funzioni essenziali: la ritenuta del fluido nella tubazione di aspirazione e la filtrazione primaria del liquido pompato. Questo componente critico si installa all’estremità della linea di aspirazione, tipicamente immerso nel fluido da prelevare, fungendo da prima linea di difesa per la pompa centrifuga.

La funzione principale della valvola di ritegno aspirazione consiste nel mantenere l’adescamento della pompa anche durante i periodi di fermo, evitando lo svuotamento della tubazione aspirante. La perdita di adescamento rappresenta infatti una delle cause più frequenti di danneggiamento della girante pompa, specialmente nelle pompe centrifughe che non sono autoadescanti.

Il filtro aspirazione pompe integrato protegge la girante e i componenti interni dalla penetrazione di particolato solido, corpi estranei e detriti presenti nel fluido. Questa protezione risulta determinante per prevenire usura prematura, erosione delle superfici idrauliche e danneggiamento delle tenute meccaniche.

Il principio di funzionamento si basa su una valvola a clapet o a membrana (foot check valve) che permette il passaggio del fluido solo in direzione della pompa, bloccandone il riflusso e mantenendo la tenuta idraulica. Il cestello filtrante è generalmente costituito da una griglia o cesto con maglie calibrate in funzione delle dimensioni del particolato da trattenere, tipicamente tra 3 e 10 mm per la filtrazione aspirazione primaria.

Quando serve realmente una valvola di fondo con filtro

Aspirazione da vasche e serbatoi aperti

L’installazione di una valvola di fondo con filtro risulta fondamentale negli impianti di pompaggio che prelevano fluidi da vasche, serbatoi o bacini aperti. In questi contesti, il rischio di perdita di adescamento pompe è particolarmente elevato, specialmente in presenza di livelli variabili o durante le fasi di avviamento dopo manutenzione.

Un esempio emblematico riguarda gli impianti di trattamento acque, dove la pompa centrifuga deve mantenere l’adescamento anche dopo lunghi periodi di inattività. Come illustrato nella guida sull’aspirazione da serbatoi chiusi, le precauzioni tecniche diventano ancora più critiche quando si opera in ambienti confinati o con fluidi pericolosi, dove verifiche e interventi sono complessi.

La valvola di ritegno con filtro elimina la necessità di adescamento manuale, riducendo i tempi di riavviamento e minimizzando il rischio di funzionamento a secco della pompa, condizione estremamente dannosa per girante e tenute meccaniche.

Applicazioni con acqua di mare e fluidi contenenti sabbia

Nel caso di impianti di raffreddamento o scambio termico che utilizzano acqua marina, la valvola di fondo con filtro aspirazione primaria diventa un componente irrinunciabile. L’acqua di mare contiene sabbia, alghe, molluschi, frammenti di conchiglie e altri materiali organici che possono danneggiare rapidamente la girante pompa e causare intasamento delle tubazioni.

Gli impianti costieri, le piattaforme offshore e i sistemi di raffreddamento industriale richiedono filtri a cesto aspirazione con maglie particolarmente fitte e materiali resistenti alla corrosione salina. La scelta di materiali come PE (polietilene) o leghe speciali diventa determinante per garantire durata operativa prolungata.

La manutenzione preventiva del filtro aspirazione diventa in questi casi un’attività programmata essenziale, con frequenze dettate dalla concentrazione di particolato e dalla portata della pompa. Un filtro autopulente può ridurre significativamente gli interventi manutentivi in applicazioni critiche.

Impianti con frequenti start/stop e cicli intermittenti

I sistemi di pompaggio soggetti a cicli operativi intermittenti beneficiano enormemente della presenza della valvola di fondo. Ogni arresto della pompa senza dispositivo di ritenuta comporterebbe lo svuotamento della tubazione aspirante, richiedendo un nuovo adescamento a ogni riavvio e aumentando il rischio di cavitazione pompe centrifughe.

Questa condizione operativa è tipica degli impianti di dosaggio chimico, dei sistemi di irrigazione industriale, delle stazioni di sollevamento automatizzate e degli impianti con controllo on-off basato su livello. La presenza della valvola elimina i tempi morti di riavviamento e riduce drasticamente lo stress meccanico sui componenti della pompa, migliorando l’affidabilità complessiva del sistema.

La riduzione della perdita di carico aspirazione attraverso un dimensionamento corretto della valvola contribuisce inoltre a preservare l’NPSHr disponibile, parametro critico per prevenire fenomeni di cavitazione.

Fluidi con particolato sospeso e acque reflue

I fluidi di processo contenenti particelle solide in sospensione rappresentano un’applicazione critica per le pompe centrifughe. Senza un’adeguata filtrazione primaria aspirazione, il particolato accelera l’usura della girante pompa, delle tenute meccaniche e dei cuscinetti, riducendo drasticamente la vita utile dell’impianto e aumentando i costi di manutenzione.

Negli impianti di trattamento acque reflue, nelle applicazioni minerarie e negli impianti di processo con slurry, la valvola di fondo con filtro rappresenta la prima barriera difensiva. La selezione del grado di filtrazione deve bilanciare la protezione della pompa con le perdite di carico accettabili nel sistema di aspirazione.

Differenze tra filtro di fondo, filtro a Y e filtro a cestello

Comprendere le differenze tra le diverse soluzioni di filtrazione è essenziale per la corretta progettazione del sistema di aspirazione pompe. Il filtro integrato nella valvola di fondo fornisce una filtrazione aspirazione primaria grossolana, tipicamente con maglie da 3 a 10 mm, sufficiente per bloccare corpi estranei di dimensioni significative che potrebbero danneggiare immediatamente la girante.

Il filtro a Y e il filtro a cestello si installano invece in linea sulla tubazione, tipicamente dopo la pompa o sul lato mandata, e offrono gradi di filtrazione più spinti. Le maglie possono scendere fino a 0,5 mm o meno, fornendo una protezione aggiuntiva per strumentazione a valle, valvole di regolazione e scambiatori di calore.

Questi dispositivi non sostituiscono la valvola di fondo ma la integrano in una strategia di filtrazione a più stadi. La scelta della configurazione ottimale dipende dalla natura del fluido pompato, dalle specifiche della pompa centrifuga, dai requisiti di processo e dalle tolleranze dei componenti a valle.

Un sistema ben progettato prevede la valvola di fondo per protezione primaria e mantenimento adescamento, seguita da filtrazione progressivamente più fine in base alle esigenze specifiche dell’impianto. Questa architettura riduce la frequenza di pulizia dei filtri più fini e ottimizza la gestione della perdita di carico complessiva.

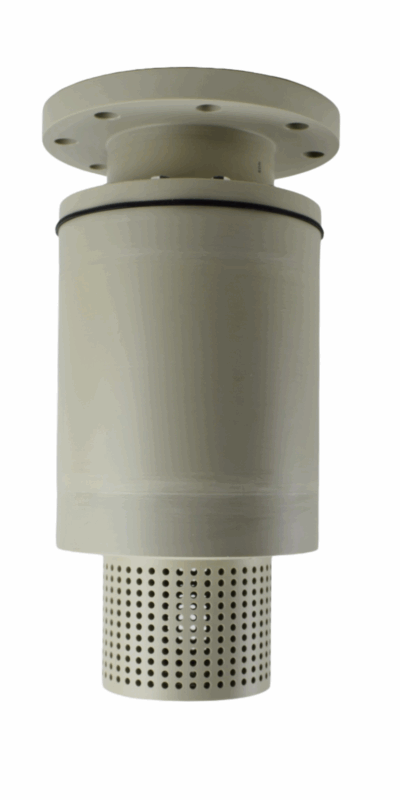

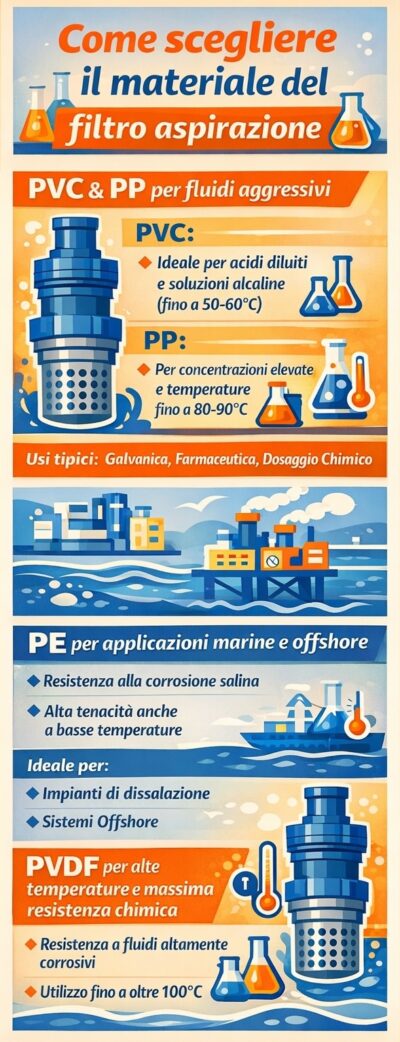

Come scegliere il materiale del corpo filtro

PVC e PP per fluidi corrosivi e applicazioni chimiche

Per il pompaggio di acidi, basi e soluzioni chimiche aggressive, i materiali termoplastici rappresentano la scelta ottimale per le valvole di fondo con filtro aspirazione. Il PVC (polivinilcloruro) offre un eccellente compromesso tra resistenza chimica, costo e disponibilità commerciale, risultando adatto per la maggior parte delle applicazioni con acidi diluiti e soluzioni alcaline a temperatura ambiente (fino a 50-60°C).

Il PP (polipropilene) estende il campo applicativo a concentrazioni chimiche più elevate e temperature operative fino a 80-90°C, mantenendo proprietà meccaniche stabili e resistenza alla corrosione. Negli impianti di trattamento galvanico, negli impianti di produzione farmaceutica e nei sistemi di dosaggio chimico, il polipropilene garantisce affidabilità a lungo termine anche in presenza di agenti ossidanti moderati.

PE per applicazioni marine e offshore

Il PE (polietilene ad alta densità) presenta caratteristiche peculiari che lo rendono ideale per il pompaggio di acqua di mare e applicazioni marine. La sua eccezionale resistenza alla corrosione salina, unita a un’elevata tenacità meccanica anche a basse temperature, ne fa il materiale di elezione per applicazioni offshore, impianti di dissalazione e sistemi di raffreddamento costieri.

Il polietilene mantiene la flessibilità e la resistenza all’impatto anche in condizioni climatiche severe, riducendo il rischio di rotture da shock termico o da stress meccanico. Per applicazioni specialistiche marine, le valvole di fondo in PE offrono garanzie aggiuntive in termini di biocompatibilità e durata operativa.

La resistenza del PE alle incrostazioni biologiche (biofouling) risulta inoltre superiore rispetto ad altri materiali, riducendo la frequenza di manutenzione del filtro aspirazione in ambienti marini ricchi di organismi.

PVDF per alte temperature e massima resistenza chimica

Quando si affrontano fluidi particolarmente corrosivi o temperature operative superiori a 100°C, il PVDF (polifluoruro di vinilidene) rappresenta la soluzione tecnica più avanzata per valvole di fondo con filtro. Questo fluoropolimero combina un’eccezionale resistenza chimica.

Le applicazioni tipiche del PVDF includono il pompaggio di acidi concentrati (solforico, nitrico, cloridrico), solventi clorurati, perossidi e fluidi ad alta temperatura nell’industria chimica fine, farmaceutica e di processo avanzato.

Installazione e manutenzione: best practice operative

Criteri di montaggio corretto della valvola di fondo

L’installazione della valvola di fondo con filtro aspirazione richiede attenzioni specifiche per garantire prestazioni ottimali e prevenire problemi operativi. Il dispositivo deve essere posizionato a una distanza minima di 70-100 cm dal fondo del serbatoio o vasca, evitando l’aspirazione diretta di sedimenti depositati che potrebbero rapidamente intasare il filtro.

Il collegamento alla tubazione deve essere realizzato con raccordi affidabili che garantiscano perfetta tenuta idraulica. Anche piccole infiltrazioni d’aria compromettono l’adescamento e riducono l’efficienza della pompa centrifuga.

Frequenza ispezione e pulizia del filtro aspirazione

La manutenzione preventiva della valvola di fondo costituisce un’attività critica per prevenire fermi impianto non programmati. La frequenza di ispezione dipende dalle caratteristiche del fluido pompato: applicazioni con acqua pulita possono richiedere controlli trimestrali o semestrali, mentre fluidi con elevato contenuto di particolato sospeso necessitano ispezioni mensili, settimanali o persino giornaliere in casi estremi.

Durante l’ispezione, i tecnici manutentori devono verificare l’integrità del cestello filtrante (assenza di rotture o deformazioni), la corretta chiusura della valvola di ritegno, l’assenza di incrostazioni o depositi biologici, e il funzionamento del meccanismo di ritenuta. Un filtro parzialmente intasato aumenta progressivamente le perdite di carico, riducendo la portata disponibile e generando rischio di cavitazione nella pompa.

Il monitoraggio della pressione di aspirazione o della portata può fornire indicazioni indirette sullo stato del filtro. Una riduzione graduale della portata a parità di condizioni operative segnala intasamento progressivo e necessità di intervento.

In impianti critici con elevati costi di fermo, l’installazione di valvole di fondo duplicate con sistema di commutazione permette manutenzione senza interruzione del servizio.

Conclusioni e prospettive operative

La valvola di fondo con filtro aspirazione rappresenta un investimento modesto rispetto ai costi generati da fermi impianto improvvisi, danneggiamenti delle pompe centrifughe e perdite di produzione. La corretta selezione del materiale, il dimensionamento appropriato e la manutenzione preventiva programmata di questo componente garantiscono affidabilità operativa, riduzione dei costi di gestione e miglioramento dell’efficienza complessiva dell’impianto (OEE).

I benefici quantificabili includono: eliminazione dei tempi di adescamento, riduzione del 70-90% dei fermi per perdita di adescamento, estensione della vita utile della girante pompa (fino a +50%), protezione delle tenute meccaniche, riduzione della manutenzione straordinaria. Il ritorno sull’investimento (ROI) si realizza tipicamente in pochi mesi anche in impianti di media criticità.

Per progettisti di impianti, responsabili di manutenzione e utilizzatori finali, la sfida futura consiste nell’integrare questi componenti in una visione sistemica dell’affidabilità, dove ogni elemento contribuisce alla continuità operativa complessiva e alla riduzione del TCO (Total Cost of Ownership).
