La valvola motorizzata elettrica si è affermata come componente di riferimento nell’automazione industriale di impianti chimici, farmaceutici e di trattamento acque: la pressione verso processi più efficienti, sicuri e tracciabili rende la scelta dell’attuatore non più una decisione secondaria, ma un elemento centrale della progettazione impiantistica. La valvola motorizzata con attuatore elettrico combina precisione di controllo, facilità di integrazione con sistemi PLC e SCADA ed eliminazione della necessità di un circuito pneumatico dedicato.

Tuttavia, proprio la varietà dell’offerta — tra tipologie on/off e modulanti, segnali 4-20mA, materiali del corpo valvola come PVC, PP e PVDF — genera spesso incertezza nella fase di selezione, con il rischio concreto di scegliere una soluzione sottodimensionata per fluidi aggressivi o sovradimensionata rispetto alle reali esigenze di processo. Negli anni abbiamo supportato clienti in settori molto diversi su questo tipo di valutazione, e ci siamo resi conto che gli errori più frequenti nascono dalla mancata distinzione tra valvola motorizzata elettrica ed elettrovalvola a solenoide, o da una scarsa attenzione alla compatibilità chimica dei materiali costruttivi.

In questa guida tecnica analizziamo sistematicamente i quattro fattori chiave per una scelta corretta: le famiglie di attuatori disponibili, le differenze funzionali rispetto alle elettrovalvole, le logiche di controllo elettrico e i criteri di selezione dei materiali in base al fluido trattato.

Le famiglie di attuatori elettrici per valvole industriali

Una valvola motorizzata elettrica è, nella sua definizione più precisa, un corpo valvola abbinato a un servomotore per valvola — spesso indicato come attuatore elettrico — che trasforma un segnale elettrico in movimento meccanico per azionare l’otturatore. Questa distinzione è già di per sé importante: il corpo valvola e l’attuatore sono componenti separati, spesso selezionati e combinati in base alle specifiche del processo.

Valvola a sfera e valvola a farfalla: geometrie a confronto

Dal punto di vista costruttivo, le due geometrie più diffuse nell’industria chimica e nel trattamento acque sono la valvola a sfera motorizzata e la valvola a farfalla motorizzata. La prima garantisce una tenuta ermetica eccellente ed è preferita quando la perdita di carico deve essere minimizzata; la seconda si distingue invece per la compattezza e la leggerezza, caratteristiche che la rendono ideale su tubazioni di grande diametro. La scelta tra le due geometrie dipende quindi dal DN della linea, dalla pressione operativa e dalla necessità o meno di una regolazione fine della portata.

Valvola on/off e valvola modulante: quale logica di funzionamento

Sul fronte della logica di funzionamento, la distinzione fondamentale è tra valvola on/off e valvola modulante. La valvola on/off esegue semplicemente apertura e chiusura completa, ed è sufficiente per la maggior parte delle applicazioni di isolamento e bypass. La valvola modulante, al contrario, si posiziona in qualsiasi punto intermedio dell’arco di rotazione, consentendo un controllo continuo della portata: è questa la configurazione richiesta quando il processo esige il mantenimento di una portata o pressione costante, ad esempio nei loop di controllo PID gestiti da un PLC.

Come approfondito nella nostra guida all’automazione del controllo fluidi industriali, la scelta tra attuatore elettrico e pneumatico non è mai neutra: incide sui costi infrastrutturali, sulla precisione di posizionamento e sulla disponibilità di alimentazione nel sito di installazione.

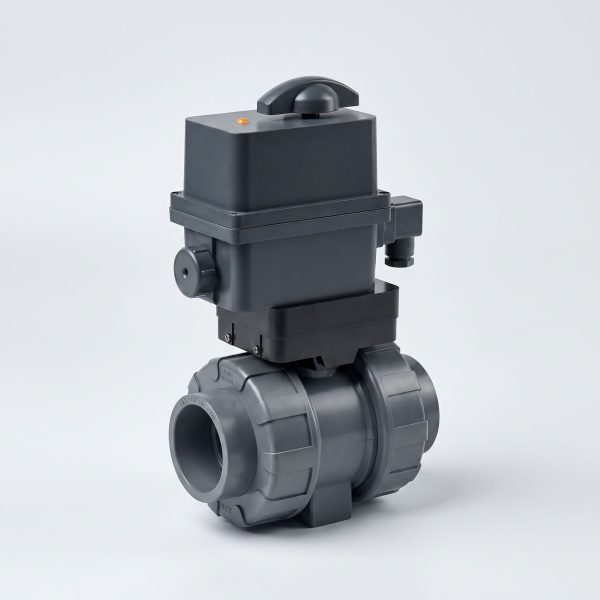

Valvola a sfera con servomotore elettrico

Geometrie a confronto

  • Sfera — tenuta ermetica, bassa perdita di carico
  • Farfalla — compatta, ideale per DN grandi
  • On/off vs Modulante — apertura parziale o totale

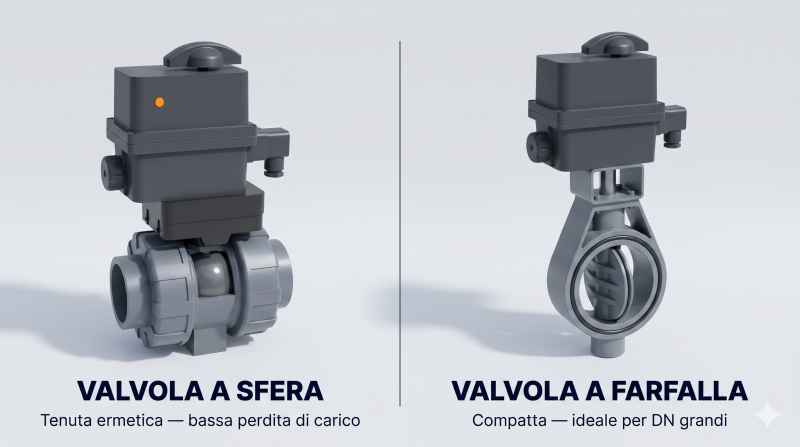

schema comparativo valvola a sfera motorizzata vs valvola a farfalla motorizzata

Valvola motorizzata vs elettrovalvola a solenoide: quando scegliere l’una o l’altra

Nella nostra esperienza, la confusione più frequente — e più costosa — in fase di progettazione riguarda la distinzione tra valvola automatica elettrica con attuatore motorizzato ed elettrovalvola a solenoide. Si tratta di due tecnologie profondamente diverse, spesso percepite come intercambiabili ma con campi di applicazione ben separati.

L’elettrovalvola a solenoide funziona tramite un campo elettromagnetico che sposta direttamente un nucleo metallico per aprire o chiudere il passaggio del fluido. Il movimento è rapido e binario, il consumo energetico è continuo finché la valvola rimane in posizione (nelle versioni a eccitazione continua) e il corpo deve essere compatibile con la pressione differenziale minima necessaria per il funzionamento. Queste caratteristiche la rendono ideale per cicli rapidi e per fluidi puliti a bassa viscosità.

La valvola elettrica industriale con attuatore motorizzato, al contrario, utilizza un motoriduttore che ruota lentamente e progressivamente l’otturatore. Questo si traduce in tempi di apertura/chiusura più lunghi (tipicamente 5-30 secondi), ma in una coppia applicata molto superiore e in una totale indipendenza dalla pressione differenziale del fluido. Inoltre, nella versione modulante con segnale 4-20mA, il controllo della valvola è proporzionale e preciso, qualcosa che un solenoide standard non può offrire.

Caratteristica Valvola motorizzata Elettrovalvola solenoide
Tipo di movimento Progressivo (5-30 sec) Rapido e binario (<1 sec)
Controllo portata Sì (versione modulante 4-20mA) No (solo on/off)
ΔP minimo richiesto Indipendente Sì (pressione differenziale min.)
Coppia disponibile Elevata Bassa
Integrazione PLC/SCADA Avanzata (4-20mA, Modbus RTU) Limitata (segnale digitale)
Applicazione ideale Fluidi aggressivi, alte pressioni, controllo continuo Fluidi puliti, cicli rapidi, bassa viscosità

Per un approfondimento sulla logica di selezione delle elettrovalvole in funzione dello stato di riposo preferito, rimandiamo al nostro articolo su come scegliere tra elettrovalvola normalmente aperta o normalmente chiusa, che completa efficacemente la valutazione comparativa.

Logiche di controllo: segnali elettrici e integrazione con PLC

Il segnale di controllo dell’attuatore è uno dei criteri tecnici più spesso sottovalutati nella specifica di una valvola automatizzata, eppure determina direttamente le possibilità di integrazione nel sistema di supervisione.

Controllo on/off: alimentazione diretta e contatti ausiliari

Gli attuatori on/off più semplici lavorano con alimentazione diretta a 24V DC o 230V AC: il segnale accende o spegne il motore fino al raggiungimento del finecorsa. Questo tipo di controllo è affidabile e di facile cablaggio, ma non consente retroazione di posizione se non attraverso contatti ausiliari dedicati (tipicamente un contatto di aperto e uno di chiuso).

Controllo modulante: segnale 4-20mA, 0-10V

Gli attuatori modulanti ricevono un segnale analogico in ingresso — il più diffuso è lo standard industriale 4-20mA, in alternativa, alcuni modelli supportano segnali 0-10V — e restituiscono un segnale di feedback della stessa natura, che consente al PLC di verificare in tempo reale la posizione effettiva dell’otturatore. Questo circuito di retroazione è indispensabile nei loop di controllo chiuso.

Nota tecnica: Nella scelta del segnale di controllo è inoltre fondamentale considerare la funzione di sicurezza in caso di perdita di alimentazione o segnale: le configurazioni Fail-Safe (FS) consentono alla valvola di raggiungere automaticamente una posizione di sicurezza predefinita (aperta o chiusa) in caso di guasto.

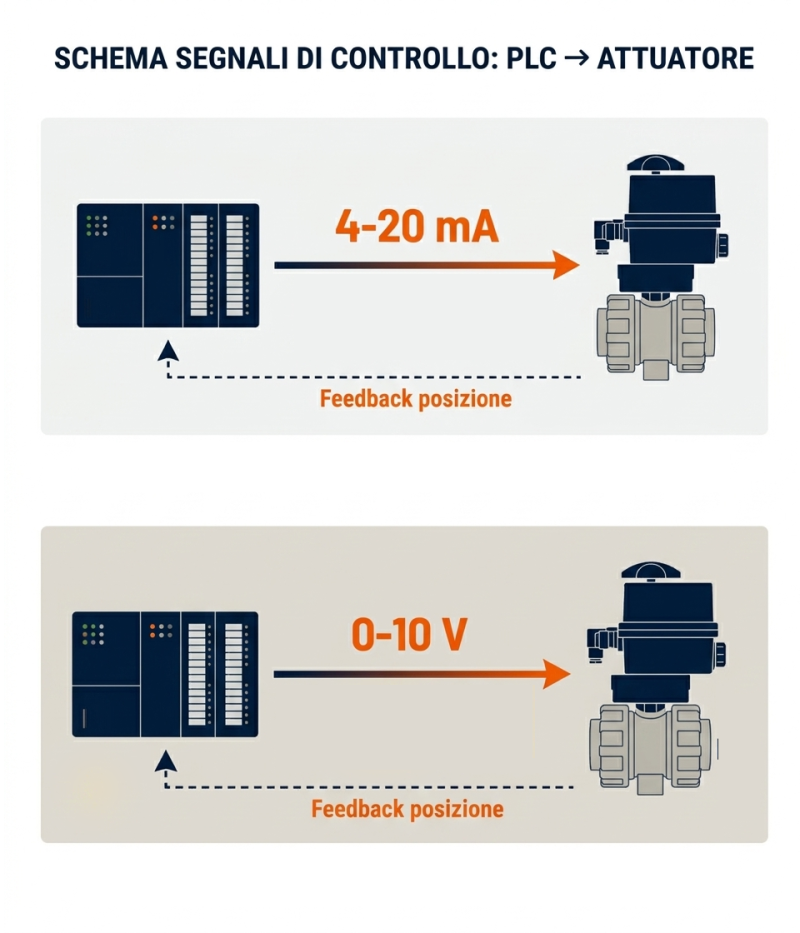

schema segnali di controllo attuatore elettrico - 4-20mA, 0-10V

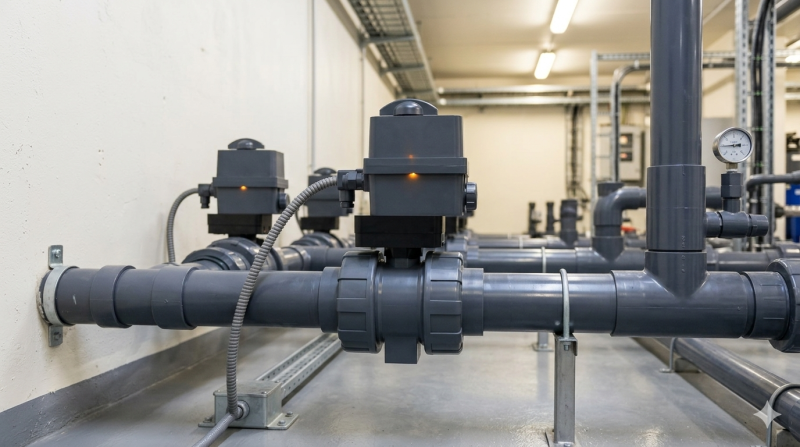

Spazio per immagine: installazione valvola motorizzata in impianto trattamento acque, tubazione in PVC grigio

Materiali del corpo valvola motorizzata: PVC, PP e PVDF per fluidi aggressivi

La scelta del materiale per il corpo di una valvola motorizzata rappresenta un passaggio critico: ignorare la compatibilità chimica è, nella nostra esperienza, la causa principale di guasti strutturali gravi negli impianti. Chi progetta sistemi destinati a gestire acidi, basi o solventi deve valutare non solo la natura del fluido, ma anche come la temperatura e la concentrazione ne influenzino l’aggressività.

Materiale Temp. max Resistenza Applicazione tipica
PVC 60 °C Buona vs acidi diluiti, cloruri Trattamento acque, piscine, irrigazione
PP 80 °C Eccellente vs acidi e basi concentrate Industria chimica, galvanica, farmaceutica
PVDF 140 °C Superiore vs solventi, ossianti forti, alogeni Chimica fine, semiconduttori, acque ultra-pure

Per un confronto sistematico tra questi tre polimeri — con tabelle di resistenza chimica per le principali famiglie di reagenti — il nostro articolo sulla compatibilità chimica di PVC, PP e PVDF offre un riferimento pratico direttamente applicabile alla selezione delle valvole.

valvola sfera fluidi aggressivi

Prodotti correlati

Conclusione: quattro domande per scegliere la valvola motorizzata giusta

Selezionare correttamente una valvola motorizzata elettrica non richiede necessariamente competenze da ingegneria specialistica, ma richiede metodo. Nella nostra esperienza, quattro domande orientano quasi sempre verso la soluzione corretta:

  1. Qual è il fluido e la sua concentrazione?
  2. Il controllo deve essere on/off o modulante?
  3. Quale segnale elettrico è disponibile o previsto nel quadro di controllo?
  4. Qual è la temperatura operativa massima?

Rispondere con precisione a ciascuna di queste domande — e incrociare le risposte con le specifiche tecniche dell’attuatore elettrico valvola e del corpo valvola — consente di evitare i sovradimensionamenti inutili e, soprattutto, i guasti prematuri dovuti a incompatibilità non rilevate in fase di progetto.

Se stai progettando un impianto o devi sostituire una valvola automatica esistente, il team tecnico di ASVShop è a disposizione per supportarti nella selezione: contattaci con i dati di processo e riceverai una risposta tecnica concreta — non un catalogo generico. Puoi richiedere anche una scheda tecnica comparativa o un preventivo diretto sui modelli disponibili.
