Cosa sono i raccordi per tubi: definizione e funzionalità base

I raccordi per tubi sono componenti meccanici progettati per connettere sezioni di tubazioni, consentendo di creare sistemi complessi per il trasporto di fluidi. Questi elementi fondamentali svolgono molteplici funzioni all’interno degli impianti idraulici e industriali:

• Collegano segmenti di tubazioni di diverse dimensioni o materiali
• Permettono cambi di direzione nel percorso delle tubazioni
• Facilitano la derivazione o la confluenza dei flussi
• Consentono la creazione di giunzioni smontabili per manutenzione
• Forniscono punti di accesso per ispezione o prelievo campioni

La capacità di selezionare i raccordi appropriati rappresenta una competenza tecnica essenziale per progettisti e manutentori di impianti. Una scelta inadeguata può compromettere l’efficienza dell’intero sistema, causare perdite costose o, nei casi più gravi, rappresentare un rischio per la sicurezza.

Ma come orientarsi nella vasta gamma di soluzioni disponibili sul mercato? Quali criteri considerare per individuare il raccordo più adatto a specifiche esigenze applicative?

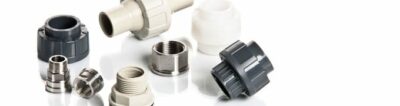

Tipologie principali di raccordi per tubi

Il mondo dei tubi e raccordi per impianti idraulici comprende una varietà sorprendente di soluzioni, ciascuna progettata per rispondere a specifici requisiti operativi. Esaminiamo le categorie principali:

Raccordi filettati

I raccordi filettati rappresentano la soluzione più tradizionale e diffusa. Questi elementi si distinguono per:

• Filettatura maschio o femmina: determinano la modalità di accoppiamento
• Standard di filettatura: NPT (americana conica), BSP (britannica), metrica
• Facilità di montaggio/smontaggio: ideali per connessioni che richiedono manutenzione frequente
• Limitazioni di tenuta: possono richiedere sigillanti o nastro in PTFE per garantire la tenuta perfetta

Questi raccordi sono particolarmente indicati in applicazioni a bassa e media pressione dove è richiesta la possibilità di smontaggio periodico.

Raccordi a compressione

I raccordi a compressione offrono un metodo affidabile per connettere tubi senza la necessità di saldature o attrezzi specializzati. Il loro funzionamento si basa su:

• Anello di compressione (ferula): elemento che si deforma creando tenuta sul tubo
• Dado di serraggio: comprime la ferula contro il corpo del raccordo
• Semplicità di installazione: richiedono solo una chiave per il serraggio
• Versatilità di impiego: adatti a diversi materiali di tubazione

Questa tipologia risulta ideale per applicazioni dove è richiesta affidabilità con una relativa semplicità di installazione.

Raccordi a saldare

Quando è necessaria una connessione permanente con massima resistenza, i raccordi a saldare rappresentano la scelta privilegiata:

• Saldatura socket: il tubo si inserisce all’interno del raccordo
• Saldatura di testa (butt-weld): raccordo e tubo vengono uniti testa a testa
• Elevata resistenza meccanica: creano un giunto virtualmente monolitico
• Assenza di perdite: eliminano i potenziali punti di fuga del fluido

Il processo di saldatura dei tubi in materiali plastici richiede procedure specifiche e attrezzature adeguate. Un esempio significativo riguarda l’unione di elementi in PVC, dove la preparazione delle superfici e l’utilizzo di adesivi specifici sono fondamentali per garantire la durabilità e la tenuta del giunto. Per approfondire le tecniche di incollaggio dei tubi in PVC e i relativi raccordi, è disponibile una guida dettagliata che illustra le procedure corrette e le accortezze necessarie.

Raccordi a innesto rapido (push-fit)

L’innovazione tecnologica ha portato allo sviluppo di raccordi che semplificano drasticamente le operazioni di installazione:

• Sistema di aggancio interno: costituito da anelli di ritenzione e guarnizioni
• Installazione senza attrezzi: sufficiente inserire il tubo con la giusta pressione
• Guarnizioni integrate: assicurano la tenuta idraulica
• Possibilità di smontaggio: molti modelli permettono lo smontaggio per riutilizzo

I raccordi push-fit hanno rivoluzionato certi settori dell’impiantistica, riducendo i tempi di installazione e la necessità di competenze specialistiche.

Raccordi flangiati

Per applicazioni industriali ad alta pressione o grande diametro, i raccordi flangiati offrono soluzioni robuste e affidabili:

• Flangia con fori per bulloni: permette un serraggio uniforme
• Guarnizione interposta: assicura la tenuta tra le superfici
• Elevata resistenza a pressione: idonei per applicazioni gravose
• Diverse standardizzazioni: ANSI, DIN, JIS secondo le normative regionali

Questi raccordi sono predominanti negli impianti industriali di grandi dimensioni dove affidabilità e sicurezza sono prioritarie.

Materiali dei raccordi: criteri di selezione per applicazioni specifiche

La scelta del materiale per i raccordi per tubi industriali è determinante per garantire prestazioni ottimali e longevità dell’impianto. Diversi settori industriali richiedono caratteristiche specifiche in termini di resistenza chimica, meccanica e termica.

Raccordi metallici

I raccordi metallici offrono eccellente resistenza meccanica e termica, rendendoli ideali per applicazioni gravose:

• Acciaio inossidabile: indispensabile nell’industria alimentare, farmaceutica e chimica grazie alla resistenza alla corrosione e all’igienicità. Le leghe AISI 304 e AISI 316L sono le più utilizzate per la loro resistenza agli agenti corrosivi.
• Acciaio al carbonio: offre buona resistenza meccanica a costi contenuti, adatto per circuiti di riscaldamento industriale e trasporto di fluidi non corrosivi.
• Ottone: con buona lavorabilità e resistenza alla corrosione, è ampiamente utilizzato in impianti idraulici e pneumatici. Le versioni dezincificate sono preferite per contatto con acqua potabile.
• Alluminio: leggero e con buona resistenza alla corrosione, è ideale per applicazioni pneumatiche e circuiti di raffreddamento leggeri.

Raccordi plastici

I raccordi in materiale plastico presentano vantaggi significativi in termini di leggerezza, resistenza chimica e costi per sistemi di tubazioni industriali:

PVC (Polivinilcloruro)

• Economicità: soluzione cost-effective per molte applicazioni
• Resistenza chimica: eccellente verso acidi, basi e soluzioni saline
• Limite termico: generalmente limitato a 60°C
• Pressione di esercizio: moderata, adatta a impianti a bassa pressione

I tubi in PVC rappresentano una soluzione ampiamente adottata in numerosi settori industriali grazie al loro eccellente rapporto qualità-prezzo e alla versatilità applicativa. Un’analisi dettagliata dei vantaggi e delle caratteristiche dei tubi in PVC è disponibile nella nostra sezione dedicata, dove vengono esaminati gli aspetti tecnici che rendono questo materiale una scelta privilegiata per molti tipi di impianti.

PVDF (Polifluoruro di vinilidene)

• Resistenza chimica superiore: eccellente anche con composti molto aggressivi
• Range termico: funzionale da -30°C a +140°C
• Purezza: idoneo per applicazioni ultrapure
• Costo: elevato, giustificato dalle prestazioni in ambienti critici

PP (Polipropilene)

• Flessibilità: buona resistenza a fatica e alle sollecitazioni
• Resistenza chimica: eccellente verso molti solventi e composti
• Limite termico: fino a 90°C in applicazioni pressurizzate
• Leggerezza: facilità di installazione e trasporto

PE (Polietilene)

• Varianti: HDPE, LDPE con caratteristiche differenti
• Flessibilità: particolarmente elevata nel LDPE
• Resistenza chimica: buona verso molti composti
• Applicazioni: reti idriche, gas, irrigazione

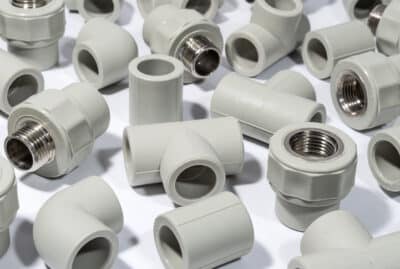

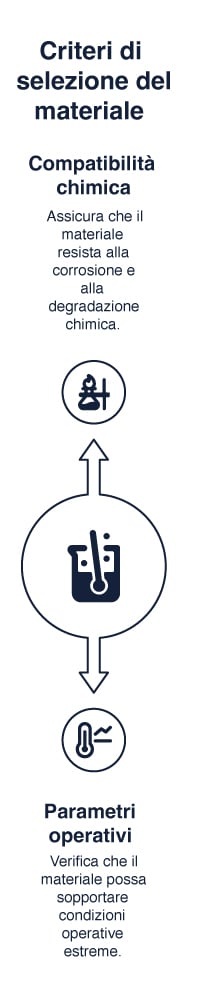

Criteri di selezione del materiale

La scelta del materiale deve considerare non solo la compatibilità chimica con il fluido trasportato, ma anche le condizioni operative come temperatura, pressione e potenziali stress meccanici nei vostri impianti idraulici industriali.

1. Compatibilità chimica con il fluido trasportato

• Natura chimica del fluido (pH, presenza di ossidanti, ecc.)
• Concentrazione delle sostanze aggressive
• Tempo di contatto ed eventuali cicli di lavaggio

2. Parametri operativi

• Temperatura massima e minima di esercizio
• Pressione del sistema
• Presenza di vibrazioni o stress meccanici

Scegliere tra i diversi materiali disponibili determina in modo significativo non solo le prestazioni immediate dell’impianto, ma anche la sua affidabilità nel lungo periodo e i costi operativi complessivi.

Tecnologie di connessione: come scegliere il metodo più adatto

La modalità con cui i raccordi per tubi vengono connessi alle tubazioni rappresenta un aspetto tecnico di fondamentale importanza che influisce direttamente su affidabilità, manutenibilità e durata dell’impianto. Analizziamo le principali tecnologie disponibili:

Connessioni meccaniche

Serraggio con utensili standard

• Strumenti richiesti: chiavi fisse, regolabili o dinamometriche
• Vantaggi: semplicità, accessibilità, possibilità di smontaggio
• Limiti: rischio di sovra o sotto-serraggio, necessità di ritocchi periodici
• Applicazioni ideali: sistemi che richiedono manutenzione frequente

Saldatura a caldo

• Tecnologie: saldatura di testa, elettrofusione, a specchio
• Resistenza: creazione di giunzioni monolitiche con resistenza pari al materiale base
• Equipaggiamento: necessità di saldatrici specifiche e formazione adeguata
• Applicazioni: sistemi in materiali termoplastici (PP, PE, PVDF)

Connessioni chimiche

Le connessioni che utilizzano adesivi o solventi rappresentano una soluzione comune per i sistemi in materiale plastico. Questi metodi richiedono una preparazione accurata delle superfici e l’applicazione corretta dei prodotti chimici.

Nel caso dei sistemi in plastica, la scelta del metodo di collegamento è fondamentale non solo per garantire l’efficienza dell’impianto, ma anche per assicurarne la durata nel tempo. Il nostro approfondimento sulle tecniche di saldatura e collegamento dei componenti in plastica offre una panoramica dettagliata sulle diverse metodologie disponibili, dalle saldature a specchio fino ai sistemi con manicotti elettrosaldabili, guidando i professionisti verso la scelta più appropriata per le specifiche esigenze applicative.

Incollaggio con adesivi

• Procedura: applicazione di adesivi specifici per materiale
• Tempistiche: considerare tempi di asciugatura e polimerizzazione
• Controllo qualità: difficile verificare visivamente la correttezza dell’incollaggio
• Reversibilità: connessione permanente, smontaggio distruttivo

Serraggio con utensili standard

• Strumenti richiesti: chiavi fisse, regolabili o dinamometriche
• Vantaggi: semplicità, accessibilità, possibilità di smontaggio
• Limiti: rischio di sovra o sotto-serraggio, necessità di ritocchi periodici
• Applicazioni ideali: sistemi che richiedono manutenzione frequente

Connessioni a tenuta ermetica

Tenuta con O-ring

• Principio: compressione controllata dell’elemento elastomerico
• Materiali O-ring: NBR, EPDM, FKM, FFKM in base alla compatibilità chimica
• Vantaggi: eccellente tenuta anche con pressioni variabili, facilità di sostituzione
• Manutenzione: ispezione periodica per verifica usura o deterioramento

Applicazioni specifiche dei raccordi nei diversi settori industriali

I raccordi per tubi industriali trovano impiego in numerosi contesti industriali, ciascuno con requisiti specifici dettati dalle particolari condizioni operative.

Industria chimica e farmaceutica

Nel settore chimico-farmaceutico, i raccordi per sistemi di tubazioni devono garantire massima sicurezza e assenza di contaminazione:

• Requisiti di purezza: raccordi in acciaio inossidabile elettrolucidato o PVDF per evitare rilascio di particelle
• Resistenza chimica: selezione accurata dei materiali in funzione dei reagenti trasportati
• Connessioni asettiche: raccordi clamp e tri-clamp per aree di processo sterili
• Certificazioni: necessità di documentazione completa e tracciabilità dei materiali
• Design sanitario: superfici lisce e assenza di spazi morti per prevenire contaminazione batterica

Settore energetico e Oil & Gas

Nell’industria energetica e petrolifera, i raccordi per impianti idraulici industrialioperano in condizioni estreme:

• Alta pressione: raccordi forgiati o saldati con certificazioni specifiche
• Temperature estreme: materiali selezionati per resistere da temperature criogeniche a oltre 550°C
• Resistenza alla corrosione: leghe speciali per ambienti con H₂S, CO₂ o acqua di mare
• Resistenza alle vibrazioni: raccordi a compressione rinforzati o saldati
• Protezione antincendio: raccordi certificati fire-safe per applicazioni critiche

Impianti di trattamento acque

Nel campo del trattamento acque, i tubi in PVC con i relativi raccordi rappresentano una soluzione ottimale per numerose applicazioni. Le caratteristiche e i vantaggi dei tubi in PVC li rendono particolarmente adatti per la costruzione di sistemi di distribuzione idrica, trattamento delle acque reflue e trasporto di prodotti chimici per la potabilizzazione.

Nei moderni impianti di trattamento delle acque, i raccordi per tubi industriali devono soddisfare esigenze specifiche:

1. Resistenza alla corrosione: essenziale per il contatto con acqua clorata e prodotti chimici di trattamento
2. Facilità di manutenzione: raccordi smontabili per operazioni di pulizia e ispezione periodica
3. Resistenza ai biofilm: superfici lisce che limitano la formazione di incrostazioni batteriche
4. Durata nel tempo: materiali resistenti alla degradazione UV se installati all’esterno
5. Versatilità di configurazione: ampia gamma di raccordi speciali per adattarsi alle complesse configurazioni degli impianti

Applicazioni speciali: piscine e spa

Un settore che richiede elevata affidabilità e resistenza alla corrosione è quello degli impianti per piscine, dove i componenti sono esposti costantemente all’azione del cloro e altri prodotti chimici utilizzati per la sanificazione dell’acqua.

• Resistenza al cloro o zolfo: materiali specifici come PVC o PP per evitare degradazione
• Facilità di manutenzione: raccordi a tre pezzi che consentono smontaggio senza danneggiare le tubazioni
• Tenuta idraulica perfetta: fondamentale per evitare perdite in impianti spesso interrati
• Resistenza ai raggi UV: per le installazioni esterne
• Compatibilità con sistemi di riscaldamento: raccordi specifici per collegamenti a scambiatori di calore

I sistemi di filtrazione e circolazione delle piscine rappresentano un esempio particolare di applicazione dove la scelta appropriata dei raccordi risulta determinante per l’efficienza e la durata dell’impianto. Un’analisi approfondita dell’importanza delle valvole e dei raccordi negli impianti per piscine evidenzia come questi componenti influenzino in modo significativo non solo la funzionalità del sistema, ma anche i costi operativi e di manutenzione.

Problematiche comuni e soluzioni per sistemi di raccordi

Anche i sistemi progettati con la massima attenzione possono sviluppare problematiche nel tempo. Riconoscere i segnali precoci e intervenire prontamente può prevenire guasti più seri nei vostri sistemi di tubazioni industriali.

Diagnosi e risoluzione di perdite nei raccordi

Le perdite rappresentano il problema più comune nei sistemi di raccordi:

1. Perdite da sotto-serraggio: verificare e correggere la coppia di serraggio secondo le specifiche
2. Danneggiamento delle tenute: sostituire O-ring o guarnizioni con ricambi compatibili
3. Disallineamento: smontare e reinstallare garantendo il corretto allineamento
4. Vibrazioni: installare supporti aggiuntivi o utilizzare raccordi anti-vibrazione
5. Cicli termici: implementare giunti di dilatazione per compensare le variazioni dimensionali

Manutenzione preventiva dei sistemi di raccordi

Un programma di manutenzione preventiva può significativamente estendere la vita utile dei raccordi per tubi industriali:

• Ispezioni visive periodiche per identificare corrosione o danneggiamenti
• Verifica della coppia di serraggio in accordo con le tempistiche raccomandate
• Lubrificazione periodica delle parti mobili (quando applicabile)
• Registrazione e analisi dello storico guasti per identificare componenti critici
• Sostituzione programmata di raccordi in applicazioni critiche o sottoposte a stress elevato

Quando è necessario sbloccare o sostituire i componenti

Le valve a sfera rappresentano una tipologia di componente essenziale nei sistemi di tubazioni, spesso utilizzate in combinazione con vari tipi di raccordi. Quando questi elementi si bloccano a causa di calcare, corrosione o mancata manutenzione, è necessario intervenire con tecniche appropriate. Come dettagliato nel nostro articolo dedicato allo sblocco delle valvole a sfera, esistono procedure specifiche che permettono di ripristinare la funzionalità senza dover necessariamente sostituire l’intero componente.
