Nella selezione e gestione delle pompe centrifughe per impianti industriali chimici, uno degli errori più ricorrenti che osserviamo è la scelta basata esclusivamente sulla portata nominale e sulla prevalenza dichiarata, senza un’analisi approfondita della curva caratteristica Q-H. Questo approccio porta a conseguenze concrete e costose: pompe che lavorano lontano dal Best Efficiency Point (BEP), fenomeni di cavitazione difficili da diagnosticare, sovraccarichi del motore e vibrazioni che accelerano il degrado meccanico. In questo articolo tecnico analizziamo quattro aree fondamentali che ogni responsabile manutenzione e progettista dovrebbe padroneggiare: come leggere correttamente una curva caratteristica su una scheda tecnica, come determinare il punto di lavoro reale attraverso l’intersezione con la curva dell’impianto, come verificare il valore di npsh pompa per prevenire la cavitazione, e come garantire che la pompa operi nell’intorno del BEP per massimizzare efficienza e durabilità. Approfondiremo inoltre le conseguenze pratiche del funzionamento fuori curva, con un’angolazione orientata all’applicazione diretta in impianti chimici e farmaceutici. Se stai affrontando la selezione di una nuova pompa o la verifica di una già installata, questa guida ti fornirà gli strumenti tecnici per interpretare i dati di targa con metodo e precisione.

Come leggere correttamente la curva caratteristica Q-H della pompa

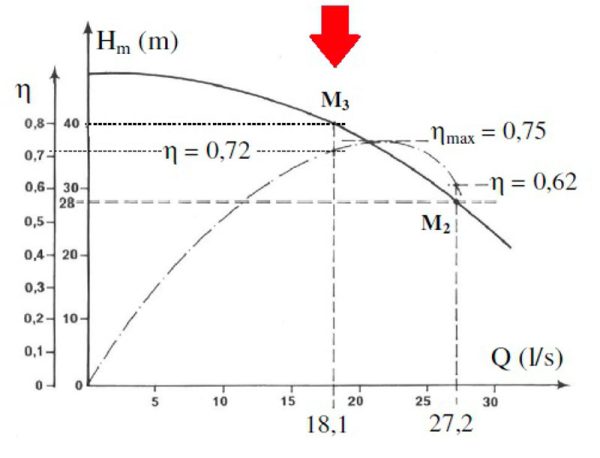

La curva caratteristica della pompa centrifuga, nota anche come curva Q-H o diagramma prevalenza-portata, rappresenta graficamente il comportamento idraulico della macchina al variare della portata erogata. Sull’asse orizzontale troviamo la portata Q (m³/h o l/min), sull’asse verticale la prevalenza H (metri colonna liquido). La forma tipica è una curva decrescente: all’aumentare della portata, la prevalenza disponibile si riduce. Nella nostra esperienza, il primo punto critico è leggere correttamente le condizioni di riferimento riportate in scheda tecnica: velocità di rotazione, diametro della girante e fluido di prova (solitamente acqua pulita a 20°C). Qualsiasi variazione rispetto a queste condizioni — viscosità più elevata, fluido con densità diversa, velocità ridotta tramite inverter — modifica la posizione reale del diagramma prestazione pompa. Un progettista che ignora queste variabili rischia di dimensionare la pompa su dati non applicabili all’impianto reale. La geometria della girante, del resto, influenza direttamente la forma della curva caratteristica pompa: come approfondito nell’articolo sulle giranti per pompe centrifughe, le giranti chiuse garantiscono maggiore stabilità della curva rispetto a quelle aperte o semiaperte, con ricadute dirette sulla prevedibilità del punto di lavoro.

Interpretare la curva di prestazione nei cataloghi tecnici

I cataloghi dei costruttori riportano tipicamente famiglie di curve caratteristiche per diverse velocità di rotazione o diametri di girante. È fondamentale identificare la curva specifica corrispondente al modello selezionato. Alcuni costruttori indicano anche le curve iso-rendimento (linee che collegano punti a uguale efficienza) e le curve di potenza assorbita, essenziali per il corretto dimensionamento del motore elettrico nell’impianto industriale.

Determinare il punto operativo: intersezione tra curva pompa e curva impianto

Il punto di lavoro effettivo di una pompa centrifuga non è un dato di targa, ma il risultato dell’intersezione tra la curva caratteristica della pompa e la curva dell’impianto. Quest’ultima descrive le perdite di carico dell’impianto al variare della portata: include le perdite distribuite nelle tubazioni, le perdite localizzate (valvole, curve, raccordi) e la prevalenza statica. Nella pratica industriale, questa intersezione si sposta ogni volta che si modifica qualcosa nell’impianto: una valvola parzialmente chiusa, un filtro ostruito, un cambio di percorso idraulico. È qui che molti tecnici si trovano in difficoltà: la pompa funziona, ma lavora lontano dalle condizioni ottimali senza che nessuno se ne accorga fino all’insorgere di guasti. Vale la pena ricordare che anche componenti apparentemente secondari come le valvole di sfioro negli impianti modificano la curva di sistema e quindi il punto operativo pompa effettivo.

Verificare il punto di lavoro con misure di portata reali

Per verificare dove sta realmente lavorando la pompa, è indispensabile misurare la portata effettiva in esercizio. La misura con un flussimetro, come descritto nell’articolo sull’installazione dei flussimetri in plastica, consente di sovrapporre il dato reale alla curva caratteristica pompa e identificare eventuali scostamenti dal progetto iniziale. Questa verifica è particolarmente critica negli impianti dove variazioni di densità del fluido o formazione di incrostazioni nelle tubazioni possono modificare significativamente la curva dell’impianto nel tempo.

Best efficiency point, rendimento e npsh pompa: i parametri critici per la selezione

Il best efficiency point e l’efficienza idraulica operativa

Il BEP, Best Efficiency Point, è il punto sulla curva caratteristica in cui la pompa centrifuga opera con il massimo rendimento idraulico. Lavorare lontano dal BEP — sia a portate inferiori che superiori — incrementa le forze radiali sulla girante, genera calore, aumenta le vibrazioni e riduce la vita utile dei cuscinetti e delle tenute meccaniche. Come regola generale, nella nostra esperienza consigliamo di selezionare la pompa in modo che il punto di lavoro ricada tra il 70% e il 110% del BEP. Il funzionamento prolungato al di fuori di questa finestra operativa comporta conseguenze misurabili: aumento dei consumi energetici, maggiore frequenza di interventi manutentivi, degrado accelerato delle componenti meccaniche. Per impianti in continuo, questo si traduce in costi operativi significativamente più elevati nel ciclo di vita della pompa.

NPSH richiesto e prevenzione della cavitazione in impianti chimici

Il NPSH, Net Positive Suction Head (in italiano Altezza Netta Positiva di Aspirazione), è un parametro fondamentale per evitare la cavitazione. Ogni pompa richiede un valore minimo di npsh pompa disponibile nell’impianto superiore al NPSHr dichiarato in scheda tecnica. Quando questa condizione non è rispettata, il liquido vaporizza localmente all’interno della girante, generando bolle che implodono con effetti erosivi devastanti. Il NPSHr non è un valore fisso: aumenta all’aumentare della portata, quindi si aggrava proprio nelle condizioni di massima richiesta idraulica. Verificarlo graficamente sulla scheda tecnica, sovrapponendolo alla curva caratteristica pompa centrifuga e al punto di lavoro reale, è un passo che non può essere omesso in fase di selezione pompa centrifuga. Quando l’NPSH disponibile scende al di sotto di quello richiesto, la pompa entra in cavitazione. Se vuoi approfondire cosa succede in queste condizioni e come intervenire operativamente, leggi la nostra guida sulla cavitazione nelle pompe centrifughe: cause e prevenzione.

Variazioni di velocità e leggi di affinità: l’impatto sul punto di lavoro

Quando si utilizza un inverter per variare la velocità di rotazione della pompa, entrano in gioco le leggi di affinità che descrivono matematicamente come cambiano portata, prevalenza e potenza assorbita. La portata varia linearmente con la velocità, la prevalenza con il quadrato della velocità, la potenza con il cubo. Questo significa che anche piccole riduzioni di velocità producono significative riduzioni di potenza assorbita, un vantaggio sfruttabile per l’ottimizzazione energetica negli impianti a domanda variabile. Tuttavia, è fondamentale verificare che, a velocità ridotta, il punto operativo rimanga comunque nell’intorno del BEP della nuova curva caratteristica. Un errore comune è utilizzare l’inverter per “adattare” una pompa sovradimensionata, finendo per farla lavorare in zone di basso rendimento anche a velocità ridotta.

Scegliere con metodo: dall’analisi della curva alla decisione di acquisto

Per chi lavora su impianti chimici, farmaceutici o nel settore del trattamento delle superfici, la selezione di una pompa centrifuga basata sulla sola portata nominale è un approccio che espone l’impianto a rischi concreti. L’analisi della curva caratteristica della pompa centrifuga, integrata con la curva dell’impianto e la verifica rigorosa del npsh pompa, è invece il metodo che consente di scegliere con precisione e ridurre i costi di gestione nel lungo periodo. Per approfondire le configurazioni costruttive e i criteri di scelta in base all’applicazione specifica, ti consigliamo di consultare la guida completa sulle pompe centrifughe industriali, cche contestualizza questi parametri nell’ambito delle diverse tipologie costruttive disponibili sul mercato. Per un percorso completo dalla teoria alla pratica, puoi anche scaricare la nostra guida gratuita alle pompe centrifughe: 40 pagine con metodologia di dimensionamento, analisi dei costi operativi e casi reali da impianti industriali.

Come ASVShop supporta la selezione tecnica delle pompe per il tuo impianto

Stai affrontando la selezione o la verifica di una pompa centrifuga per il tuo impianto? Hai bisogno di interpretare una curva caratteristica o verificare se il tuo punto di lavoro attuale è ottimale? Il team tecnico di ASVShop è a disposizione per supportarti nell’analisi dei diagrammi prestazione pompa e nell’identificazione della soluzione più adeguata alla tua applicazione. Contattaci per una consulenza tecnica specifica sul dimensionamento pompa impianto chimico o per ricevere schede tecniche dettagliate con curve caratteristiche verificate.
