Nella progettazione di impianti chimici e di trattamento acque, la scelta dei componenti di controllo del flusso è diventata sempre più critica: la crescente diffusione di fluidi aggressivi, le pressioni normative sulla sicurezza degli impianti e la necessità di ridurre i fermi macchina spingono i progettisti a valutare con attenzione ogni singolo elemento della linea. In questo contesto, i sistemi di ritegno in materiale plastico stanno guadagnando spazio rispetto alle soluzioni metalliche tradizionali, soprattutto dove la resistenza chimica e il contenimento dei costi di manutenzione sono priorità concrete. Una delle sfide più frequenti che riceviamo dai nostri clienti tecnici riguarda proprio la selezione del dispositivo di non ritorno corretto: scegliere il componente sbagliato significa rischiare controflussi indesiderati, perdite di carico elevate che penalizzano l’efficienza dell’impianto, o incompatibilità chimica che porta a guasti prematuri e sostituzioni costose. La valvola clapet in plastica risponde con precisione a queste esigenze: in questo articolo analizziamo il suo principio di funzionamento, i vantaggi rispetto ad altri sistemi di ritegno, i materiali disponibili (PVC, PP, PVDF) e i criteri tecnici di selezione per orientamento, pressione, temperatura e compatibilità chimica.

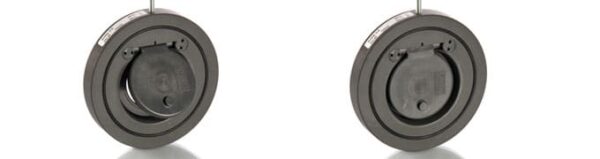

Cosa sono le valvole a clapet?

Le valvole a clapet sono dispositivi utilizzati per il controllo unidirezionale dei fluidi all’interno di un sistema di tubazioni. Il loro design semplice ma efficace le rende ideali per garantire che i liquidi fluiscano in una sola direzione, prevenendo il riflusso e proteggendo i componenti sensibili a valle.

I fluidi che passano nella valvola non debbono contenere particelle solide che potrebbero danneggiare la valvola o, in ogni caso, impedirne il corretto funzioanmento.

Se stai approfondendo il tema del colpo d’ariete, ti consigliamo di leggere il nostro articolo dedicato alle valvole contro il colpo d’ariete, dove trovi un’analisi dettagliata delle cause e delle soluzioni tecniche disponibili.

Vantaggi delle valvole a clapet in plastica

Le valvole a clapet in plastica presentano numerosi vantaggi rispetto alle loro controparti in metallo:

• Compatibilità Chimica: Grazie ai materiali come PVC, PP e PVDF, queste valvole sono resistenti a una vasta gamma di sostanze chimiche, rendendole ideali per applicazioni industriali e chimiche. Scarica la tabella delle compatibilità chimica delle valvole.
• Minimo Ingombro: Il design compatto consente un facile montaggio a wafer tra flange, riducendo l’ingombro e semplificando l’installazione.
• Versatilità: Disponibili in dimensioni dal DN 32 al DN 600, queste valvole sono adatte anche per tubazioni di grande diametro.
• Facilità di Apertura: Gli adattatori facilitano l’apertura e la chiusura del piattello, migliorando l’efficienza operativa.

Applicazioni delle valvole a clapet in plastica

Presa e sfogo aria nelle tubazioni e serbatoi

Le valvole a clapet in plastica possono essere utilizzate come valvole di presa e sfogo aria nelle tubazioni o nei serbatoi. La pressione di apertura varia tra 1 e 3 mbar a seconda della posizione di installazione. In questo modo, le valvole a clapet consentono all’aria o ai gas di entrare o uscire dalle tubazioni o dai serbatoi durante le fasi di carico e scarico dei prodotti chimici..

Sistemi di trattamento delle acque – Valvola di ritegno

Le valvole a clapet in plastica sono particolarmente adatte per gli impianti di trattamento delle acque, dove devono essere gestiti grandi volumi di liquidi e fluidi chimici. Grazie alla loro resistenza chimica e alla loro compatibilità con una vasta gamma di sostanze, queste valvole sono utilizzate per il regolamento del flusso e la prevenzione di reflussi nei sistemi di drenaggio e impianti di depurazione.

Industria chimica – Valvola di non ritorno

Nell’industria chimica, le valvole a clapet in plastica sono fondamentali per garantire la sicurezza e l’efficienza dei processi, grazie alla loro resistenza ai prodotti chimici corrosivi.

Impianti industriali – Valvola di controllo

In vari impianti industriali, queste valvole contribuiscono al controllo e alla gestione dei fluidi, migliorando l’affidabilità e la sicurezza delle operazioni.

Installazione delle valvole a clapet wafer

Le valvole a clapet possono essere montate in orizzontale o verticale, a seconda delle esigenze dell’applicazione. Se montate in posizione orizzontale, è importante garantire che il flusso del fluido sia nella direzione corretta della valvola per evitare il blocco e la perdita di pressione.

L’installazione delle valvole a clapet wafer è un processo relativamente semplice che richiede attenzione a dettaglio per garantire una corretta funzionalità. Ecco i passaggi fondamentali per l’installazione:

• Preparazione delle Flange: Prima dell’installazione, assicurarsi che le flange di tubazione siano pulite e prive di detriti. Posizionare le guarnizioni tra la valvola e le flange per garantire una tenuta ermetica.
• Allineamento: Posizionare la valvola a clapet wafer tra le flange assicurandosi che sia allineata correttamente con la direzione del flusso indicata sul corpo della valvola. L’asse della valvola deve essere allineato con l’asse della tubazione per evitare stress e perdite.
• Fissaggio: Inserire i bulloni attraverso le flange e la valvola. Iniziare ad avvitare i bulloni a mano per mantenere la valvola in posizione. Utilizzare progressivamente una chiave dinamometrica per serrare i bulloni in un modello incrociato per garantire una pressione uniforme sulle flange.
• Controllo della Tenuta: Dopo aver montato e serrato i bulloni, eseguire una verifica della tenuta controllando che non ci siano perdite visibili attorno alla valvola e alle flange.
• Prova Funzionale: Una volta installata, eseguire una prova funzionale della valvola assicurandosi che il piattello si apra e si chiuda correttamente con il flusso del liquido. Questo test è essenziale per garantire che la valvola operi come previsto.

Adattatori per apertura del piattello delle valvole a clapet

Gli adattatori per l’apertura del piattello delle valvole a clapet giocano un ruolo cruciale nel migliorare l’efficienza e la facilità d’uso di queste valvole. Questi componenti sono progettati per consentire un’apertura e una chiusura fluide e senza sforzo del piattello, che è fondamentale per il corretto funzionamento della valvola.

Gli adattatori possono essere realizzati in vari materiali resistenti alla corrosione, mantenendo così l’integrità e la durata della valvola sotto condizioni operative severe.

Criteri di selezione: cosa valutare prima dell’acquisto

Orientamento di installazione

La valvola clapet in plastica può essere installata in posizione orizzontale, verticale con flusso verso l’alto o verticale con flusso verso il basso. Tuttavia, non tutte le configurazioni sono equivalenti: la posizione verticale con flusso discendente è generalmente da evitare, poiché le molle devono lavorare contro la gravità per garantire la chiusura, riducendo l’affidabilità nel tempo. L’installazione orizzontale o verticale ascendente è sempre preferibile.

Pressione, temperatura e perdita di carico

Ogni valvola clapet ha una pressione nominale massima (PN), tipicamente PN5 o PN10 per i modelli in plastica. È fondamentale non avvicinarsi al limite massimo in condizioni operative continue: un margine di sicurezza del 20-25% è una regola pratica consolidata. Analogamente, la temperatura del fluido deve tener conto dei picchi transitori, non solo della media operativa.

La perdita di carico è un parametro spesso sottovalutato in fase di progetto. La geometria a doppio disco della valvola non ritorno wafer garantisce perdite contenute rispetto ai ritegni a globo o a disco singolo, ma è comunque necessario verificare il coefficiente Kv del componente scelto e integrarlo nel calcolo idraulico complessivo della linea

Compatibilità chimica

Oltre al corpo valvola, occorre verificare la compatibilità dei materiali delle molle, delle guarnizioni e dei perni interni con il fluido trattato. Una valvola clapet in PVDF con molle in acciaio inox potrebbe non essere idonea per applicazioni con acido cloridrico concentrato: in quel caso si dovranno specificare valvole senza lolle o con molle in Hastelloy C.

Per un quadro completo delle tipologie di ritegno disponibili e capire quando la clapet è la scelta più adatta rispetto ad altre soluzioni, consulta la nostra guida sulle tipologie di valvole di ritegno in plastica.

Le valvole a clapet in plastica rappresentano una soluzione versatile ed efficiente per il controllo dei fluidi in varie applicazioni industriali. Grazie alla loro compatibilità chimica, al minimo ingombro e alla facilità di utilizzo, sono una scelta eccellente per progettisti e ingegneri che cercano soluzioni affidabili e durature. Per ulteriori informazioni sulle valvole di ritegno in plastica puoi leggere questo altro articolo.
