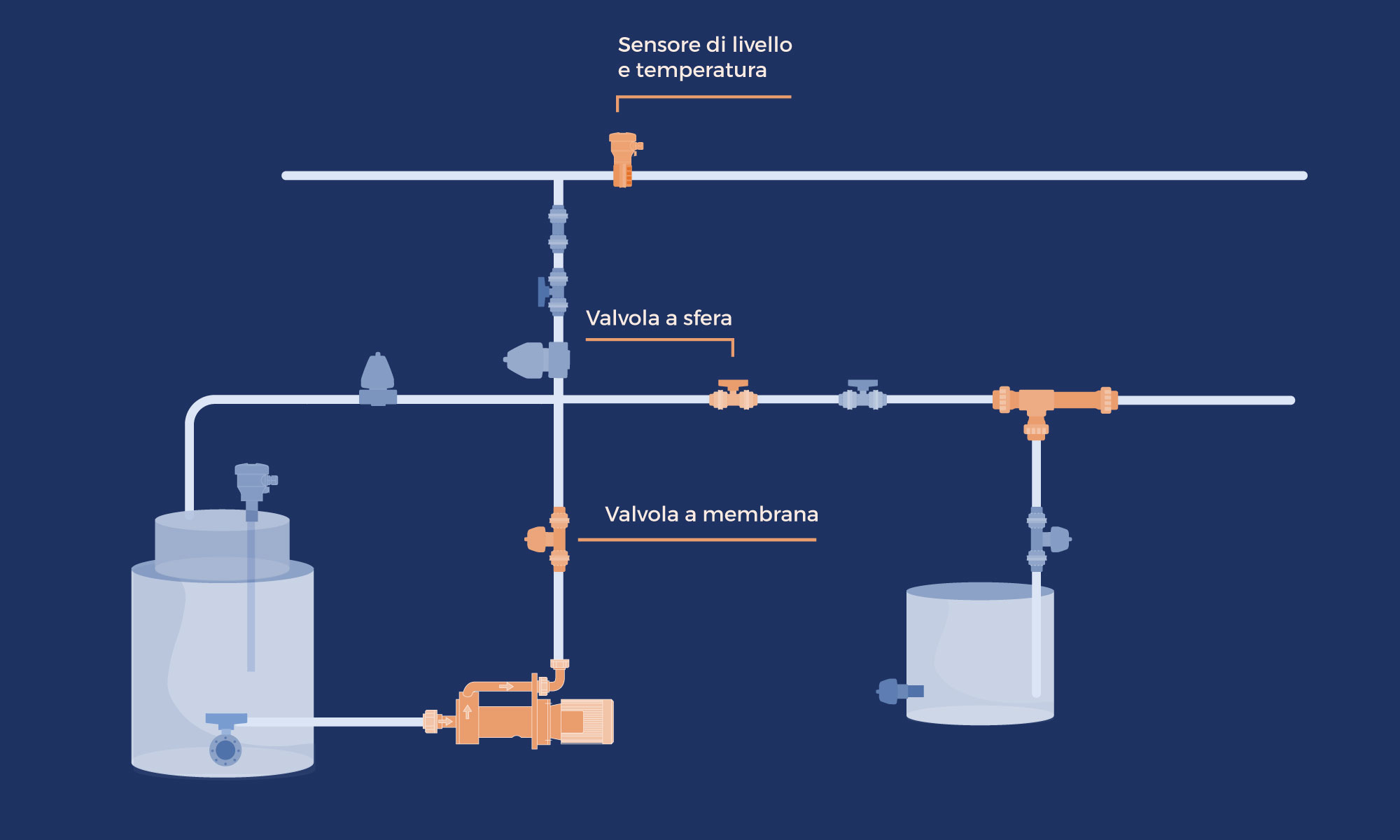

Le valvole a membrana sono la soluzione più diffusa per l’intercettazione di linee di dosaggio quando il fluido contiene particelle in sospensione o richiede una tenuta priva di parti meccaniche a contatto diretto con il fluido. Il corpo in PVC o PP e la membrana intercambiabile permettono di intervenire sulla manutenzione senza smontare l’intera valvola dalla linea.

Il sollevamento della membrana tramite albero consente numerosi azionamenti giornalieri senza il rischio di usura tipico delle parti in rotazione, e la regolazione fine riduce lo spreco di prodotto dosato. Per il dosaggio e la distribuzione di fluidi in spazi limitati il blocco valvole MVB100 di ASV Stubbe, con attuatori pneumatici, gestisce più sostanze con un numero minimo di punti di connessione; il modello MVB200 aggiunge una seconda fila di valvole e raddoppia la capacità di dosaggio. Consulta la gamma in Valvole a membrana e approfondisci i vantaggi delle valvole a membrana nel dosaggio di detergenti o prodotti chimici.

Sulle linee di intercettazione a monte e a valle del gruppo di dosaggio le valvole a sfera garantiscono una tenuta ermetica con perdita di carico ridotta, e restano la scelta più economica quando il numero di manovre giornaliere è limitato. Il criterio di selezione parte sempre dall’applicazione e dalle caratteristiche del liquido che attraverserà la valvola: fluido, concentrazione, temperatura e pressione di linea determinano il materiale del corpo e delle guarnizioni. Consulta la gamma in Valvole a sfera in plastica e leggi come scegliere una valvola a sfera in plastica.

Le valvole di sfioro e contropressione mantengono costante la pressione a valle della pompa dosatrice, evitando variazioni improvvise che comprometterebbero la precisione del dosaggio e l’affidabilità dell’intero sistema. Tarando la valvola alla pressione corretta la pompa lavora sempre nelle condizioni ottimali: si riduce l’usura della membrana e si prolunga la vita della pompa.

Valvole di contropressione negli impianti di dosaggio

Rapidi cambiamenti di pressione possono derivare da errori di manovra, come la chiusura accidentale di una valvola, oppure da guasti e malfunzionamenti, come il blocco di una valvola. Se le variazioni possono provenire non solo da monte ma anche da valle, conviene scegliere valvole di sfioro progettate per non risentire della pressione a valle della valvola stessa. Trovi maggiori informazioni sulle valvole di sfioro e contropressione negli impianti di dosaggio nell’approfondimento dedicato; la gamma completa è in Valvole in plastica.

La scelta della pompa dosatrice è il cuore di ogni sistema di dosaggio chimico: dalle pompe elettromagnetiche a membrana per piccoli volumi alle pompe peristaltiche per fluidi difficili, ogni tecnologia offre vantaggi specifici in funzione delle caratteristiche del fluido e della precisione richiesta. Consulta la gamma in Pompe in plastica per impianti. Per i criteri di selezione, incluse le tecnologie disponibili e le applicazioni industriali tipiche, vedi l’approfondimento tecnico sulle pompe dosatrici per prodotti chimici; per una visione d’insieme dell’impianto, la guida completa ai sistemi di dosaggio chimici.

I flussimetri misurano la portata del prodotto chimico lungo la linea e verificano che il dosaggio impostato corrisponda a quello effettivamente immesso nel processo: senza questa misura ogni taratura resta un’ipotesi. I modelli ASVShop sono realizzati in materiale plastico resistente alla corrosione e sono disponibili con contatti elettrici per il collegamento a quadro. La gamma, insieme agli strumenti di misura di pressione e livello, è in Strumenti di misura per impianti. Per i criteri di scelta, leggi come scegliere un flussimetro.

Il livello nel serbatoio del prodotto concentrato va monitorato in continuo: una pompa dosatrice che aspira a vuoto perde l’innesco e può danneggiare la membrana. Gli indicatori e i misuratori di livello disponibili in Misuratori di livello coprono le applicazioni su vasche e serbatoi di stoccaggio; i criteri di scelta per le vasche di contenimento sono descritti in Indicatori di livello per vasche di contenimento.

Sulle linee che trasportano prodotti diversi l’identificazione univoca di tubazioni e valvole riduce il rischio di errore durante manutenzione e ricarica dei serbatoi: fluido, direzione di flusso e classe di pericolo devono essere leggibili in campo. La gamma è disponibile in Etichette per tubazioni.
